风力发电场综合接地

2020年07月14日17:24

风力发电佰利嘉电气小佰简述:

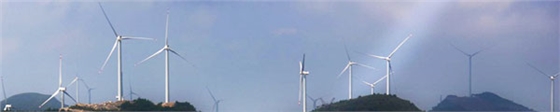

风力发电场一般都在沿海,戈壁,群山上,人迹罕至接地网维护难度大,因此一次性建设接地网,使其具有30—50年及以上的使用寿命是非常有必要的。风力发电场一般由风机及其配套变压器以及升压站组成。

传统热镀锌钢材制作的接地网难以保障10年以上的使用寿命,铜及铜覆钢接地材料能够使接地网寿命达到30至50年以上,纯铜材料价格高昂,且强度不及铜覆钢材料,从性能和价格的综合比较下,佰利嘉电气生产的铜覆钢材料是光伏发电场接地系统最佳的材料选择。

风电场接地网组成:

风机及附属变压器接地网连接在一起,每台风机接地网都是一个独立的接地网,接地要求往往小于4Ω,而风电场升压站本质上就是一个变电站,其接地网与风机接地网并不连接,要求往往比风机更为严格。

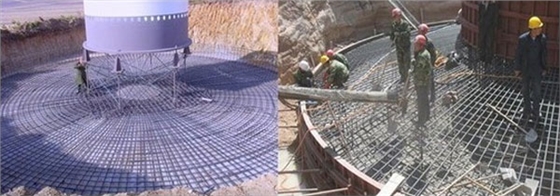

风机接地网接地布置方式均为埋深至少0.6-0.8m且在永久性冻土层以下。均由水平接地极+垂直接地极+接地引上线等组成,接地网一般为环形;风机自身接地引上线应与风机土建基础预埋的热镀锌接地扁钢连接,配套变压器接地引上线与接地网连接;垂直接地极采用铜覆钢接地棒或纯铜棒,部分项目还设计接地降阻模块。无论采用铜覆钢接地材料或纯铜材料,材料之间的连接方式均应采用Balic放热焊接。

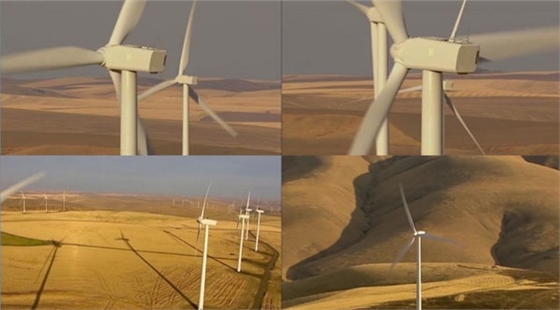

沙漠风电场应用图例:

沙漠风电场应用

沙漠风电场应用

沙漠风电场应用
