选择接地材料时关键要考虑导体的热稳定性;导体在土壤中的腐蚀情况;导体的导电性能及材料的价格等因素。下面对较常用的接地材料从这几方面来进行分析比较。

一、热稳定性能

在有效的接地系统中，流入接地网的短路电流一般在几千安培到几十千安培的范围，这样强大的短路电流流过接地网导体向地中流散，将在导体中产生很高的热量，另外短路电流时间很短，一般只有零点几秒，在这样短的时间内产生的热量来不及散入周围的土壤介质中，几乎全部热量都用来使导体升温：ΔΤ=E/(ν*ρ*Cp) 式中E为短路电流产生的能量;ν为接地导体的体积;ρ和ΔΤ分别为导体的电阻率及吸收能量E后的温升;Cp为导体的定压比热。

当温度超过一定值以及在土壤中自然冷却后，导体的机械性能就会剧烈下降，特别是在导体之间的连接处，如果再遇到短时大电动力作用，导体就会遭到破坏，地网材料之间的连接将直接关系到地网运行的稳定性，(采用热熔焊接连接是最佳选择，热熔焊接是通过铝热还原反应，瞬间产生2800-3200度的高温，将须连接两端的材料完全融合在一起，达到完全的分子结合的效果，且熔接部位截面大于导体，截流量比原导体大)。当短路电流很大，导体温度很高，达到金属材料的熔点时，导体将被熔断，这两种原因都有可能使接地网导体断裂、接地网解体，大大降低地网的可靠性。每一种导体材料都具有它自己的熔点，允许最高温度及熔点温度愈高，是热稳定性能愈好，铜的短时最高允许温度为300℃，熔点为1083℃;钢的短时最高允许温度为400℃，熔点为1550℃，因此钢的热稳定性比铜好。

二、导体在土壤中的腐蚀率

埋在土壤中的金属将被腐蚀，这种腐蚀，属于电化学腐蚀的范畴。溶有盐和其他矿物质的土壤水起电解质溶液的作用，但土壤腐蚀比电解质腐蚀更复杂，由于腐蚀的作用导体直径不断减小，接地网的热稳定性能及导电性能都会不断降低，超过一定的年限导体就会被腐蚀断裂，接地网形同虚设造成事故，因此，在选择导体材料时，应考虑选用耐腐蚀的材料。据有关文献表明，镀锌钢在土壤中的腐蚀率为铜的2～3倍，可见铜的耐腐蚀比较好。

三、导体的导电性

在大型接地网中，当强大的短路电流经接地网导体流散到土壤中时，由于导体本身电阻的存在，使得接地网各部分电位不相同。据文献记载，接地网尺寸愈大，土壤电阻率愈低，导体电阻率愈高，各部分导体的电位差就愈大。此外，由于钢的电阻率约为铜电阻率的8倍，在同样大的短路电流作用时，钢发热要严重得多，导体升温也要高得多，对热稳定性不利，铜的导电性要好得多。

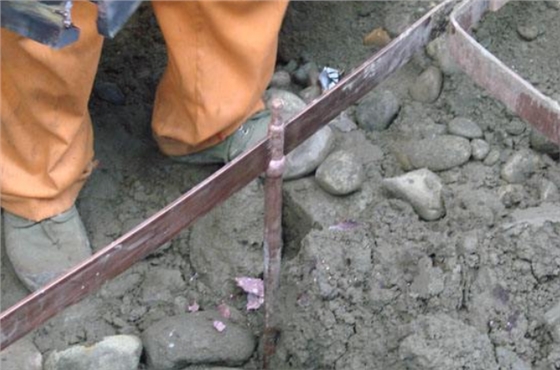

四、接地材料
