放热焊焊接流程详解

2018年11月06日14:24

1. 按照图纸设计并根据现场实际情况先做一个下料估算,尽量做到减少焊接点,节省铜材,从而提高整个地网性能,提高施工效率。然后按直线挖好地沟,铺上铜排,以便于焊接和节省铜排。焊接时,按照便于施工的原则,一般焊接次序为先焊接一字对接,然后焊十字,再T字及与接地棒。但也可根据现场实际情况进行灵活处理。(本例按照一般情况进行说明。)

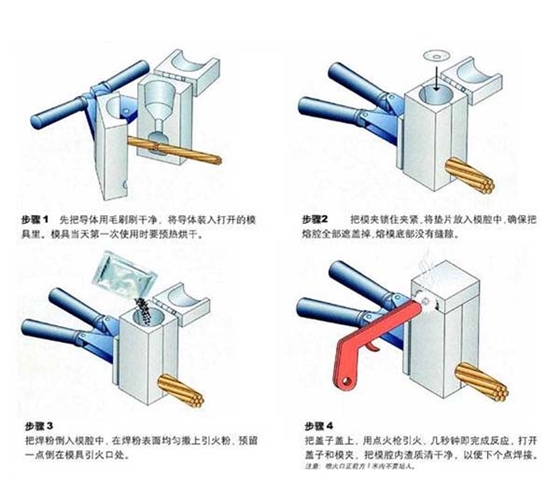

放热焊接图|佰利嘉电气

为了提高施工效率焊接前应提前做好各种焊接准备工作,找出与铜排,接地极匹配的各种模具和焊粉并按照放热焊接工艺的要求进行模具加热、检查模具型号等工作。然后按照实际情况开始焊接。

2.一字焊接:按所需长度把需要连接成一条直线的铜排采用一字连接方式进行对接。

(1)对接时铜排与铜排之间不要留空隙。用相同型号的模具夹住铜排。

(2)放好模具后从上面的流道口观看铜排的对接点是否在熔接腔的中间,如果不在,请调整模具位置,使铜排对接点一定在熔接腔的中间。.

(3)模具的位置放好后,观察模具与铜排之间的空隙如果模具与铜排之间的空隙大于1毫米,说明两个铜排对接时不在一个水平面,用F型夹上下夹紧模具,使模具与铜排之间的空隙

在1毫米左右,夹F型夹时不能用力太大,防止损坏模具。如果不行,重新固定铜排,直到模具夹住铜排时模具与铜排之间的空隙在1毫米左右为止。如果这样做还不行,那只能用橡皮泥堵住模具与铜排之间的空隙,防止焊接时铜水漏掉。

(4)模具固定好后,打开焊粉盒把里边的合金垫片放在流道口上,倒上焊粉上面撒上引火粉,模具口的边缘也要放上引火粉。

(5)盖上模具盖,模具口的前面不要站人,也不能对着易燃易爆品,用点火qiang点燃引火粉,焊接反应开始。

(6)约半分钟后,打开模具焊接完成。(注意:1、一字焊接的焊点不能离铜排的交叉点太近,至少有1米的距离。2、施工场地不平或铜排型号过大不容易施工,可以先用电焊做一个矩形的三角架,把铜排放在三角架上,用大力钳固定使铜排在一个水平线上(一)用模具夹住铜排(二)用F夹固定(三)倒入焊粉(四)焊接完成
