焊接质量如何检验

2017年12月06日13:54

焊接质量如何检验,可以从焊缝内部检验,焊缝内部缺陷检验的方法也有不少,主要可以从渗透、磁粉、射线、超声波这四种方法检验,下面佰利嘉电气带大家具体了解一下这四种检验原理:

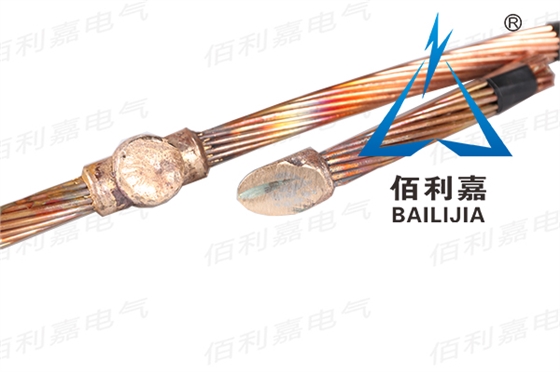

接地线放热焊接效果展示

1、焊缝内部缺陷-渗透检验

焊缝内部渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用,显示缺陷痕迹的无损检验法,常用的有荧光探伤和着色探伤。

将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂,待渗透到焊缝表面的缺陷内,将焊件表面擦净。再涂上一层白色显示液,待干燥后,渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附,在表面呈现出缺陷的红色痕迹。渗透检验可用于任何表面光洁的材料。

2、焊缝内部缺陷-磁粉检验

焊缝内部磁粉检验是将焊件在强磁场中磁化,使磁力线通过焊缝,遇到焊缝表面或接近表面处的缺陷。

产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。

3、焊缝内部缺陷-射线检验

焊缝内部射线检验有X射线和Y射线检验两种。当射线透过被检验的焊缝时,如有缺陷,则通过缺陷处的射线衰减程度较小,因此在焊缝背面的底片上感光较强,底片冲洗后,会在缺陷部位显示出黑色斑点或条纹。

4、焊缝内部缺陷-超声波检查
