接地模块施工注意事项及使用方法

2022年01月18日11:08

接地模块是以碳材料为主体的接地体,由导电性和稳定性良好的非金属矿物组成。接地模块埋入地下后,其内的非金属材料与地面形成接触良好的整体。一方面可以与土壤紧密接触,扩大分散面积,降低与土壤的接触电阻;另一方面流入周围土壤孔隙,降低周围土壤电阻率,在接地体周围形成电阻率变化平缓的低阻区,显著降低整个接地网的接地电阻。

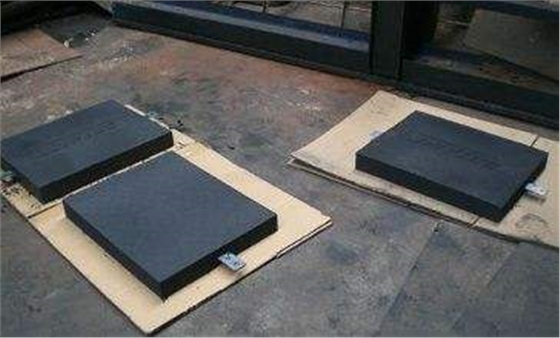

接地模块

接地模块施工方法

1.接地模块的施工有垂直和水平埋置,埋置深度不应小于0.6m,条件允许时应深埋。埋设距离应大于5米。

2.当几个模块并联嵌入时,模块之间的间距不应小于3.0米,条件不允许时,可适当减小。同时,在计算模块数量时,应减少模块利用系数的值。

3.接地模块的极芯相互并联或与地线并联时,必须焊接。焊接需要相同的金属材料。为了保证工程质量,建议采用放热焊接,以保证连接的可靠性和导电性。焊接长度不应小于100毫米,不允许假焊或漏焊。

4.焊渣应在焊接处清除,涂上一层沥青或防腐漆,或裹上防腐长效接地降阻剂,防止电杆芯腐蚀。

5.坑槽回填应使用细粒土作为填料,不得使用碎砖等建筑垃圾作为回填材料。回填时应分层进行。填充30 cm材料后,应加入适量的水并夯实。然后回填,加水并夯实,直至与地面齐平。夯实时要注意保证模块与回填物紧密接触,回填物与地层紧密接触,不损坏模块本身。回填后,应再次浇水。

6.吸湿72小时后,用接地电阻仪测量工频接地电阻。如果没有达到预期目标,分析原因并采取补救措施。

使用接地模块的注意事项

1.在有效长度范围内,尽量选择将接地降阻模块埋在土壤电阻率低的地方。
