明敷接地线如何套安装定额

2019年04月18日14:54

接地是电气中很重要的一项工作。接地是用金属把电气设备的某一部分与地做良好的连接,用以实现电气设备的正常工作和安全运行,接地常用的金属材料是圆钢、扁钢,而接地用到的较多的场所是变配电室,如低压室、高压室、变电所等。

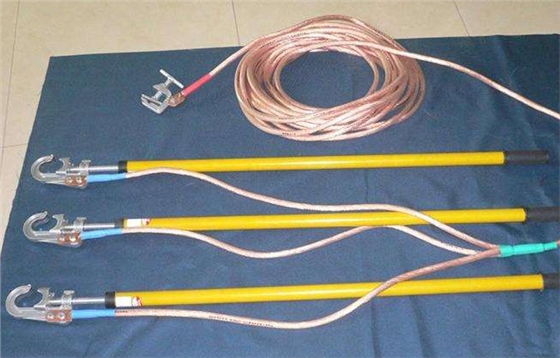

佰利嘉防雷接地线图片

变配电室内设备比较多,处于防漏电安全考虑,设备外壳以及配电房的各种支架都是需要接地的,通常是用接地镀锌扁钢作为接地线连接。

同时在变配电室距地0.2-0.3米明敷一圈镀锌扁钢固定作为总接地,佰利嘉电气建议用40*4镀锌扁钢,小配电室会用25*4的扁钢,扁钢不能紧贴墙面,需要离开墙面10-15 mm(可以挂临时接地线),且需做不少于四处引线与接地装置连接。

敷设完成后表面应涂黄绿相间的防锈漆(一般黄色三道,绿色三道,间隔尺寸为15-100mm)。门口处(如果一样高会影响通行)需要往下通过。明敷的原因是要让工作人员看的一清二楚,另外这个接地还要和总等电位箱连接的。

而在变配电所或变电站的接地装置,其施工方法是距其3m处,用40*4扁钢做一环形接地网,一般在室外地坪下0.8m敷设,并在一定间距处设置接地极,该网与变压器至少两点进行电气连接。镀锌扁钢按照规范厚度应为4mm。薄了时间长了会锈断了。要求是≥3mm。

镀锌扁铁一般6m一根,镀锌扁钢25*4、40*4 套接地母线--户内接地母线敷设,主材换算。黄绿漆借套电缆刷漆定额或者编为补充定额子目。 要求电气竖井内单独敷设一根40*4的镀锌扁钢作为接地干线,底下与总等电位连接(前期预埋的),中间每三层与楼层钢筋网可靠连接(前期预埋应该每三层引一根40*4扁钢到电气竖井)接地的需要,这是等电位联结,竖井内的扁铁为接地干线。

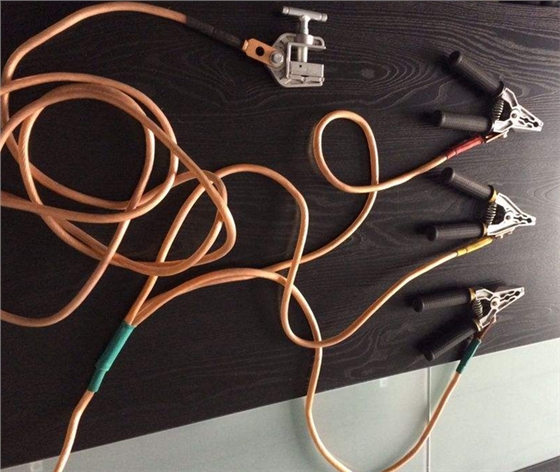

佰利嘉接地线实拍图

绍兴市佰利嘉电气专业接地线等防雷接地产品生产厂家,公司主营接地极、接地棒、接地线、放热焊接及材料等众多高质量、规格全的防雷接地产品。了解更多明敷接地线套安装定额信息和获取报价可以在线咨询佰利嘉客服。
