人工接地极埋设深度及材料规格选择

2019年02月22日14:05

接地极是建筑施工防雷接地项目中不可或缺的材料之一,接地极的铺设也是为了保障建筑物、电气设备、人员安全等采取的一系列措施,通过将雷电等电流导入大地而避免受到损坏。

接地极分为自然接地极和人工接地极,作为防雷接地施工的核心装置,如果自然接地极的接地电阻值达不到设计要求就需要人工接地极补偿。人工接地极的埋设深度和材料规格的选用是指导施工、保证接地装置可靠性的重要因素,但目前国家现行设计规范、施工验收规范以及最新国家标准设计图集(简称国标图集)对此要求不一致。在施工图中,如设计没有明确说明时施工人员不知如何选用和施工。下面佰利嘉电气小编为您介绍下人工接地极埋设深度和规格选择。

1 接地极埋设深度

在设计规范(含设计技术措施)、施工验收规范、国标图集中,人工接地极埋设深度对比如表1所示,施工规范、国标图集要求接地极埋设深度应符合设计要求。当设计无具体规定时,应满足表1中的要求。

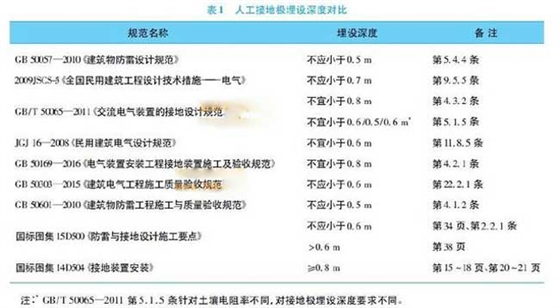

人工接地极埋设深度对比|佰利嘉电气

人工接地极埋设深度对比

由于建筑物(构筑物)所处地质条件复杂,特别是土壤电阻率影响重大。有些建筑物的自然接地装置经测试其接地电阻后达不到设计要求时,需另外采取补偿措施,如增加人工接地极。 在设计图中如对人工接地极无具体要求时,建议提请专业设计工程师核实后重新对此补充设计详图。若设计图直接采用人工接地装置,且仅对接地电阻有要求(没有详细设计),则建议在图纸会审时提出,并与设计专业共同解决。在与设计人员沟通时,建议人工接地极埋设深度可按最大值(0.8m)考虑,能满足设计规范、施工验收规范和国标图集的要求。

2 接地极规格的选择

接地极可用材质很多。本文以设计中常用的热镀锌钢管、热镀锌角钢为示例进行说明。接地极规格选用比较如表2所示。

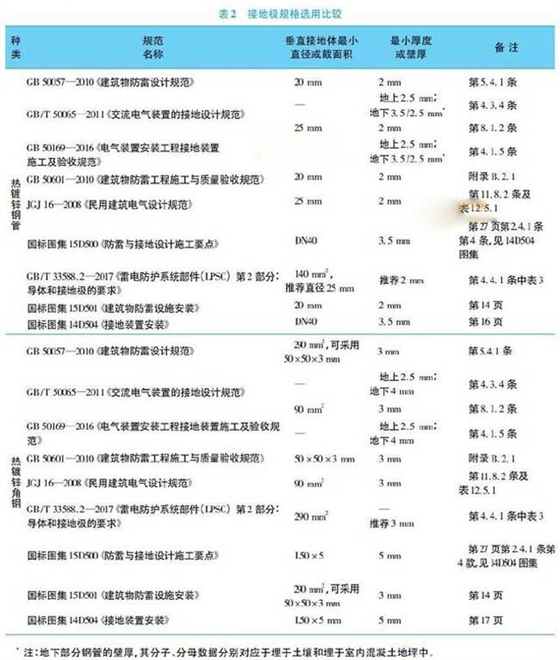

接地极规格选用比较|佰利嘉电气

接地极规格选用比较

由表2可以看出,设计规范、施工验收规范、国标图集对接地极规格选用不尽相同。因设计规范、施工验收规范均为最小规格,国标图集为设计和施工常用(或推荐)规格,建议选用接地极规格:热镀锌钢管DN40(壁厚3.5mm),热镀锌角钢L50mm×50mm×5mm,这样均能满足以上所有规范和国标图集规定。

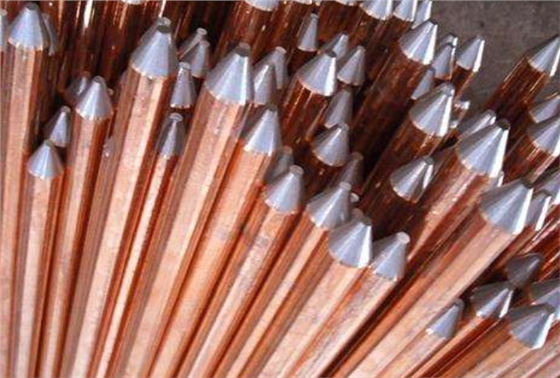

佰利嘉电气接地极
