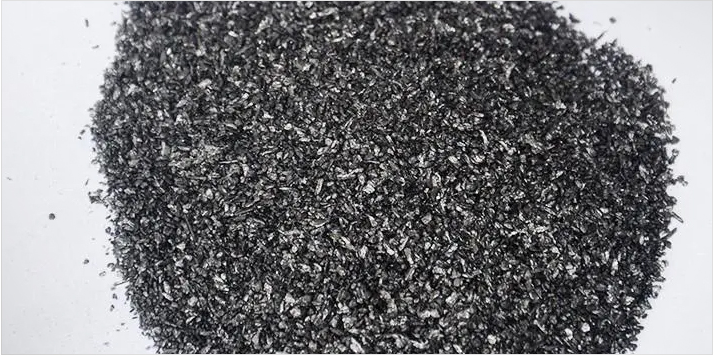

佰利嘉电气提供的长效型非金属接地模块是一种以碳素材料为主体的接地体,它由导电性、稳定性较好的非金属矿物质组成。
●采用化学稳定非金属导体材料作为模块的导电介质,其导电性不受季节影响;
●能吸湿保湿、能保持和土壤有效接触、接地电阻低;
●在高土壤电阻率地区,能有效降低地网接地电阻;
●耐大工频和冲击电流冲击,电阻稳定;
●耐腐蚀、无毒、使用寿命长、安装简便。
接地模块适用于一般环境和潮湿、盐碱、酸性土壤及产生的化学腐蚀介质的特殊环境,广泛用于发电厂、变电站、输电线路杆塔、通讯基站、机场、铁路、地铁站、各种高层建筑、微波中继站、网络机房、石油化工厂、储油库等场所防雷接地、防静电接地、保护接地、工作接地等。
??BLJ??- GM R 500 -400
GM:产品代号 接地棒 英文 Grounding Module 缩写

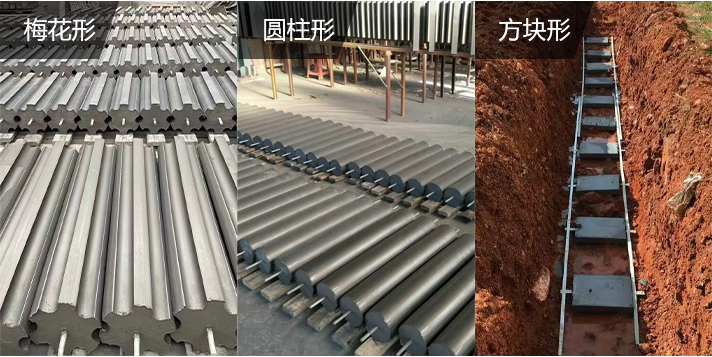

A:样式代号 R代表方形(rectangular type) C代表圆柱形(cylindroid type) P代表梅花形(polygonal type)
500:长度/直径代号,500表示宽度/直径为500mm(方形模块中此数字表示模块宽度,圆柱形以及梅花形模块中此数字表示模块直径)
400:长度代号,400表示长度400mm
示例: BLJ-GMR500-400 代表500mm宽度400mm长度的方形接地模块

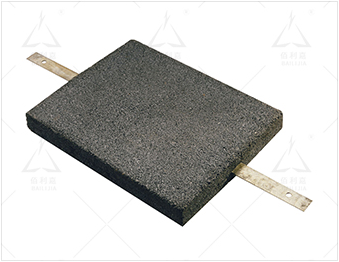

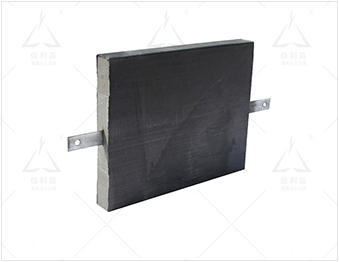

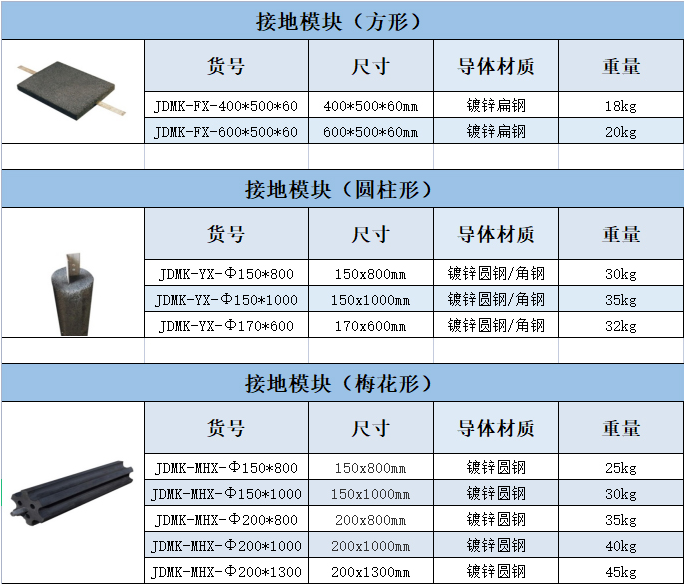

方形
货号 | 尺寸 | 导体材质 | 重量 |
BLJ-GMR500-400 | 400 x 500 x 60 mm | 镀锌扁钢 | 18kg |
BLJ-GMR500-600 | 600 x 500 x 60mm | 镀锌扁钢 | 20kg |

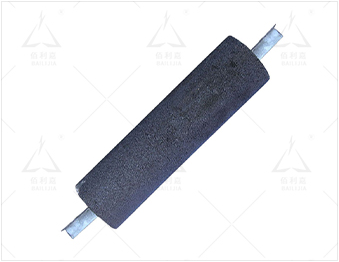

圆柱形
货号 | 尺寸 | 导体材质 | 重量 |
BLJ-GMC150-800 | 150x800mm | 镀锌钢管 | 30kg |
BLJ-GMC150-1000 | 150x1000mm | 镀锌钢管 | 35kg |

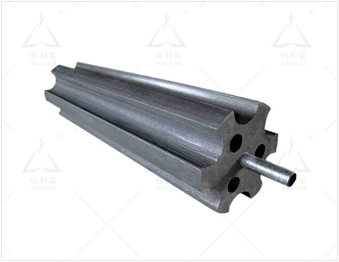

梅花形
货号 | 尺寸 | 导体材质 | 重量 |
BLJ-GMP150-800 | 150x800mm | 镀锌钢管 | 25kg |
BLJ-GMP150-1000 | 150x1000mm | 镀锌钢管 | 30kg |
BLJ-GMP200-800 | 200x800mm | 镀锌钢管 | 35kg |
BLJ-GMP200-1000 | 200x1000mm | 镀锌钢管 | 40kg |
BLJ-GMP200-1300 | 200x1300mm | 镀锌钢管 | 45kg |
方型接地模块采用木箱包装,每箱装两块,包装内采用泡沫衬垫来隔离模块与模块、模块与箱壁,适于用长途运输和搬运。
圆柱型以及梅花型接地模块采用木箱包装,每箱-块,包装内采用泡沫衬垫米隔离模块与模块、模块与箱壁。佰利嘉电气可以为您免费提供坚固耐用,适合装卸的整体包装方案,此包装可以适应绝大部分的运输、储存状况,以确保产品能完好的送达您的手中。
我们也能根据您的要求,为您提供更适合您的包装方案,并收取合理的特殊包装费用。

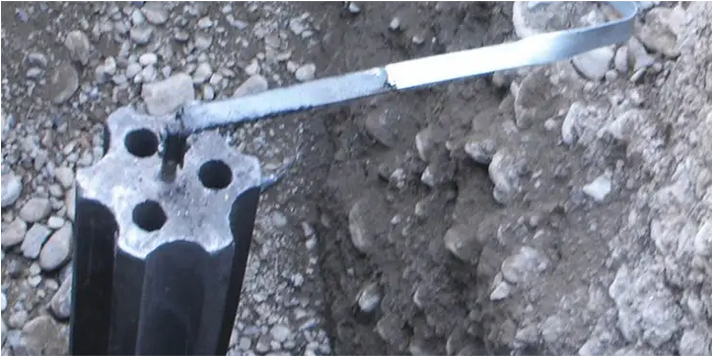

●接地模块可进行垂直埋置或水平埋置,埋置深度一般为0.8~1.0米。
●采用几个模块并联埋置时,模块间距不宜小于4.0米。如条件不允许,可适当减小,和此同时应减小计算模块用量时模块利用系数的取值。
●接地模块的极芯互相并联或和地线连接时,必须进行焊接。要求用同一种金属材料焊接,确保连接的可靠性。焊接长度应不小于80mm,不允许虚焊、漏焊。
●应在焊接处清除焊渣,涂上一层沥青或防腐漆,以防极芯腐蚀。
●坑槽回填应采用细粒土为填料,不得用碎砖等建筑垃圾做回填料,回填时应分层操作,填30公分料后,适量加水并夯实。再填料、加水和夯实,直至和地表齐平。
●吸湿72小时后,用地阻仪测量工频接地电阻。若未达到预期目标,应分析原因和采取弥补措施。
●在寒冷地区,模块应埋在冻土层以下。
根据地网土层的土壤电阻率,采用下式计算接地模块用量:
水平埋置,单个模块接地电阻:
Rj =0.068×[ρ÷(a×b)-2]
并联后总接地电阻:Rnj = Rj /nη
式中:ρ―土壤电阻率(Ω/m)
a、b―接地模块的长、宽(m);
Rj―单个模块接地电阻(Ω);
Rnj―总接地电阻(Ω);
n―接地模块个数;
η―模块调整系数,一般取0.6―0.9。
