35KV-500KV开放型变电站接地

文章出处:责任编辑:查看手机网址
扫一扫!35KV-500KV开放型变电站接地扫一扫!
人气:-发表时间:2020-07-10 16:18【

35kV-500kV开放型变电站及接地网构成概述:

35kV-500kV开放型变电站一般由高压设备变电区、低压设备变电区、主变压器、35kV配电区(室)、10kV配电室、配套设施(车库、库房、门房、水池、等)、电缆沟、独立避雷针、综合楼、控制室(部分变电站控制室和综合楼在一起,称为主控楼)等各个部分组成。

变电站接地主要分为一次接地、二次接地和防雷接地三部分(防静电接地属二次接地部分)。

一次接地网由水平接地主网(由水平接地极组成的网格)、垂直接地极、架构设备接地引下线组成,其中架构设备接地引下线分为地上和地下2个连接在一起的部分。

二次接地主要包括室内部分的均压和控制室屏柜接地,广义上的二次接地还包括电缆沟内的均压导体,也称为明敷接地干线,通过电缆竖井与室内接地网连接。

防雷电接地包括主控楼等建筑的避雷带、避雷针以及独立避雷针的集中接地装置。架构避雷针的接地因与主接地网相距过近,只需在对应位置水平接地极敷设距离足够近,并增加部分垂直接地极即可。

佰利嘉电气常用接地材料推荐(35kV~500KV开放型变电站):

用途材料名称材料规格单位用量
加工工艺
避雷带
铜覆钢圆线Φ10~Φ12每个变电站的接地设计不相同,请提供具体图纸并参考图纸给定工作量计算,常规用量请联系佰利嘉获取

纯铜圆线Φ8~Φ10
锌覆钢圆线Φ10~Φ12
水平接地极
铜覆钢接地圆线CCSEP12~Φ16四维连续电镀
铜覆钢接地绞线CCSCC95~240mm2连铸
纯铜排TMY30*4~60*8/
垂直接地极
铜覆钢接地极CCSEP5/8"~1'四维连续电镀
不锈钢钢接地极代号5/8"~1'SS304
离子接地棒Φ50~Φ60
纯铜接地极TY5/8"~1'/
接地引下线(地下)
铜覆钢接地圆线CCSEPΦ8~Φ14四维连续电镀
纯铜绞线代号 95~240mm2
纯铜排TMY25*3~60*8连铸+复合
接地引下线(地面)热镀锌扁钢HDGS30*3~60*8
纯铜排TMY25*3~60*8
电缆沟均压带(一次)热镀锌扁钢HDGS30*3~60*8
纯铜排TMY25*3~60*8
电缆沟均压带(二次)纯铜排TMY25*3~60*8
室内二次接地主线纯铜排TMY25*3~60*8
屏柜接地黄绿双色接地线BVR50~185mm2
路灯接地&端子箱接地黄绿双色接地线BVR50~185mm2
二次接地设备终端连接纯铜接地端子DT50~185mm2
焊接--水平接地极对接模具+焊粉+焊接配件CC1
焊接--水平接地极T接CR2
焊接--水平接地极十接CC4
焊接--水平接地极与接地极CR2
焊接--地下与地上接地极CB1
焊接--其他(扁排)BB1

35kV-500kV开放型变电站接地示意图

35kV-500kV开放型变电站接地示意图

注:图中无法标注出具体的设备、架构引下线

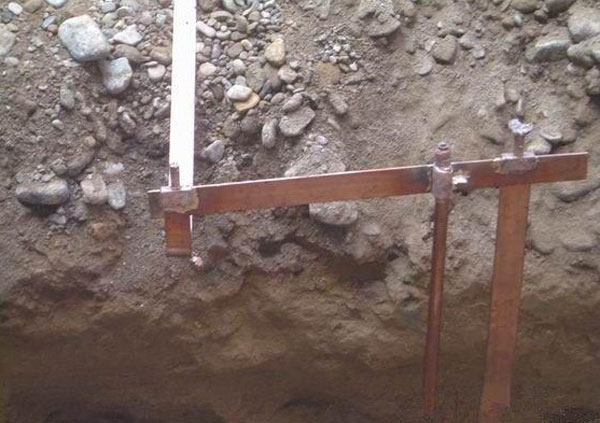

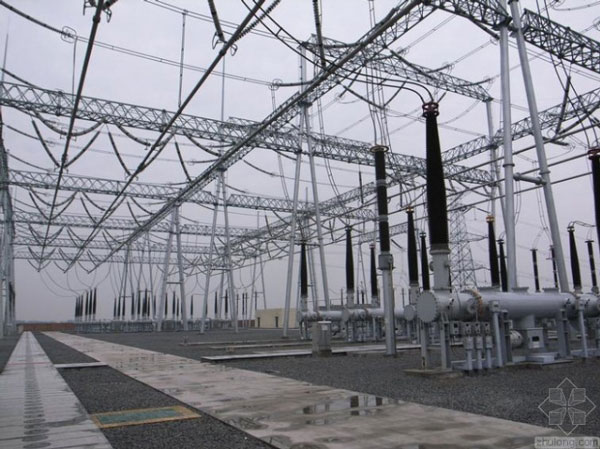

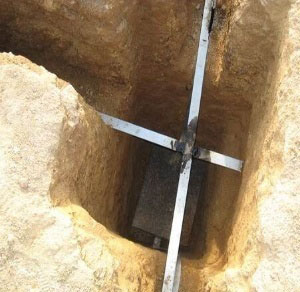

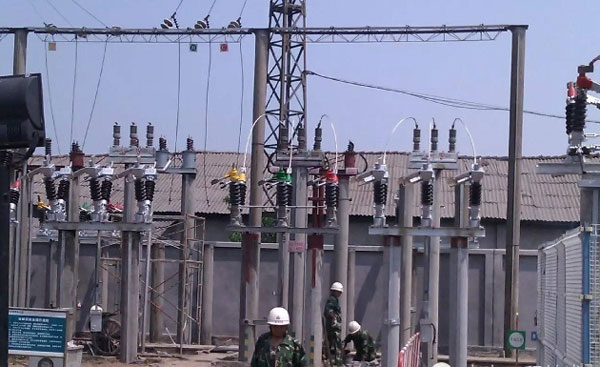

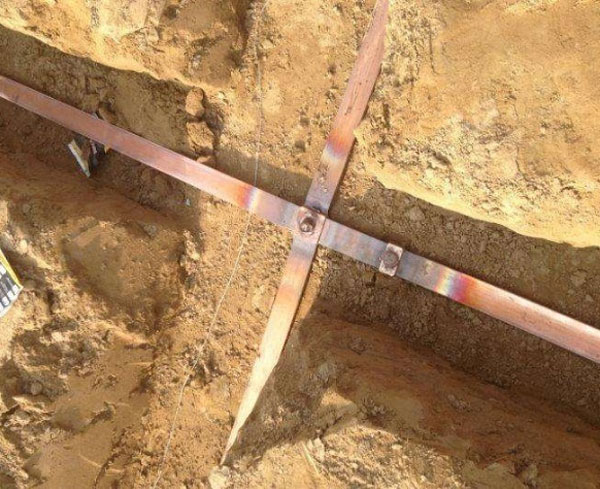

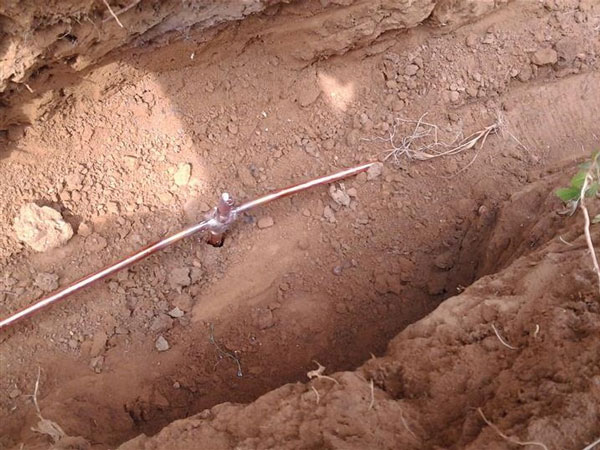

工程实例图:

变电站工程案例

变电站工程案例

变电站工程案例

变电站工程案例

变电站工程案例

变电站工程案例
