接零保护和接地保护的区别,精华接地极优选！

　　扁钢敷设前应调直,然后将扁钢放置于沟内,依 次将扁钢与接地体用电(气)焊焊接。（2） 利用柱形桩基及平台钢筋做接地体:按设计图尺寸位置,找好桩基组 数位置,把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于 2 根)焊好,并在室外 地面以下,将主筋焊接预埋接地连接板,清除药皮,并将两根主筋用色漆做好标记, 便于引出和检查。利用基础钢筋做接地，套用 2-751 均压环敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以个人认为利用基础钢筋做接地网除了按均压环算，还应该计算基础钢筋的跨接数量）。

　　直流地接大地方式克服了直流地悬空所带来的问题，笔者建议在计算机局域网机房系统中采用直流地接大地的做法。每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。对此接地极可赋以某种电气功能，例如用以作系统接地、保护接地或信号接地。接地体顶面埋设深度应符合设计要求。

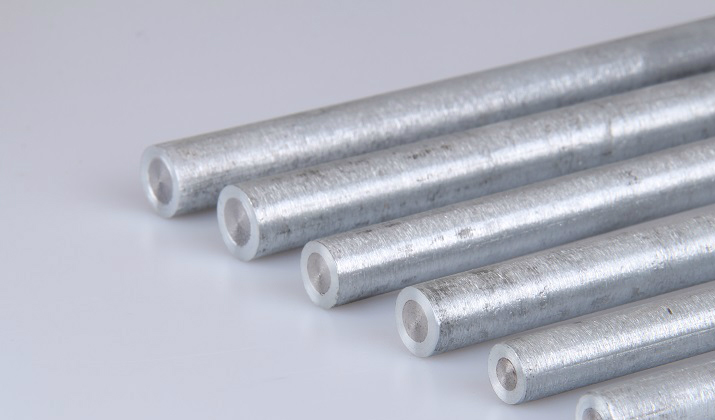

接地极图

　　接地装置：接地线、接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。按设计在接地体布孔位置处钻孔后放入纳米碳接地体，纳米碳接地体的安装严禁采用敲击安装方法。

　　机房内诸设备的交流地、直流地和安全地共用同一地桩。对于各类常用的接地装置，其允许接地电阻值分别为：（1）电源容量100kVA以上的变压器或发电机的工作接地，R=4；（2）电源容量小于等于100kVA的变压器或发电机的工作接地，R=10；（3）100kVA以及以下低压配电系统的零线重复接地，R=10；当重复接地有3处以上 时，R=30；（4）电气设备不带电金属部分的保护接地，R=4；引入线A以下熔断器的设备保护接地，R=10；（5）低压线路杆塔的接地或低压进户线绝缘子脚的接地，R=30；（6）变配电所母线上FZ型阀型避雷器的接地，R=4；（7）线路出线端FS型阀型避雷器的接地；管型避雷器的接地；独立避雷针接地（个别可取R=30），工业电子设备（包括X光机）的保护接地，均为R=10；（8）烟囱的防雷保护接地，R=30 （包括水塔或料仓的防雷接地均同此项要求）。供检漏保护装置作检验用的辅助接地线 平方毫米的橡套电缆，检漏保护装置的辅助接地极应单独设置，检漏保护装置的辅助接地极与局部接地极的直线必须接地的设备和局部接地装置都要和总接的网连接。

　　当接地极址范围较小时，接地极的设计往往难以达到设计指标的要求，而均流系统在理论上是一种能够提高接地极性能的新技术，仿真算例验证了该方法的正确性以及对极址利用的充分性，在该算例中结合均流系统后的接地极跨步电压减小了21%，对于一个未接地供电的系统，则设备接地导体要在该工作设备接线点连接到接地极导体上。对于中性点直接接地与非直接接地的低压电气设备：1、并联运行电气设备的总容量为100KVA以上时，接地电阻不大于4欧姆；2、对于并联运行电气设备的总容量不超过100KVA时，接地电阻不大于10欧姆。装在配电屏、控制箱和配电装置上电气测量仪表、继电器和其他低压电器等外壳以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等。
