变电站接地技术及接地方案

变电站内的所有设备必须接地。变压器的零线接地称为工作接地。主要作用是加强低压系统电位的稳定性，降低因单相接地、高低压短路等原因引起的过电压风险。变电站内所有设备金属外壳的接地称为保护接地：指电器的金属部分在正常情况下不带电，但绝缘材料损坏后或在其他情况下可能带电情况（即与带电部分绝缘的金属结构部分）通过可靠连接电线和接地体来保护人员的一种方式。

1.1施工工序:

施工准备  → 测量定位放线 → 沟槽开挖 → 接地体敷设 → 接地体焊接 →测量接地电阻验收 → 土方回填 → 复测接地电阻

1.2分步施工:

1.2.1施工总体要求

1.2.1.1施工前必须熟悉设计图纸和有关规范。

1.2.1.2接地装置的金属构件铜覆钢，水平接地网采用Φ16铜覆钢接地导体（线）；垂直接地体为铜覆钢接地体（极）。

1.2.1.3接地网敷设采取以水平接地体和垂直接地体为主的人工接地网，埋设深度为0.5m左右。

1.2.1.4主接地网外缘具围墙的距离为1m，距建设物的距离不小于1.5m。

1.2.1.5接地装置焊接时必须采用放热焊接的方式，焊接点的外观要求接头表面平滑，无贯穿性气孔，接头表面未发现未熔合、表面夹渣及裂纹。焊接点的截面质量截面无裂纹、未熔合、未焊透及气孔等超标缺陷。焊接点的载流能力与导线的载流能力相当，其直流电阻值须小于其连接的镀铜钢接地体的1.05倍。

1.2.1.6铜覆钢接地体（极）的安装方法：在现场施工前要了解地下管道及线路分布情况，避开地下管道及线路铺设处选择深打位置（确定现场最多可做几组深打<< span="">建议每组之间的距离不小于5米>，初步确定每组接地极的位置）。铜覆钢接地体（极）采用垂直埋设，挖一个比铜覆钢接地体直径稍大的洞，将铜覆钢接地体垂直放入，（如果达到降阻要求需要一组以上的垂直接地，则需要根据现场情况确定开挖路径）再放细土回填夯实，用用Φ16铜覆钢接地导体（线）的接地线与水平接地体连接。

1.2.1.7垂直接地体的埋设间距为其长度的2倍以上。

1.2.1.8所有接地装置埋设完毕自测合格后，经监理方验收合格后方可回填。回填先用细土将接地体完全掩盖，再回填其他土质，夯实后再回填下一层土。

 1.2.2施工准备工作

1.2.2.1材料及工具

a.根据施工图做好接地极等材料的计划，并报物资管理部按计划采购。

b.材料进场必须具备相应的检测合格资料，并报监理认可。

c.准备好合格放热焊接模具应当包含模具、模具夹、辅助夹具、点火枪、清洁刷等焊接操作所需的工具。在不连续焊接的情况下，每套模具的使用寿命应能确保至少50个焊点的焊接。贮存工作，严防受潮。

d.施工机具配备，1、携带必要的施工工具：包括铁锹、电镐（油锤）等，及可能用到的相关配件。2、携带足够的施工材料及辅料：根据施工方案材料单（或相关现场信息），应变土壤电阻率超出预期值的情况。

1.2.2.2作业条件

a.施工场地符合施工要求。

b.施工前对施工人员进行安全培训技术交底，让施工人员了解和熟悉设计及施工规范要求。

c.做好沟槽开挖时的排水工作。

d.检查好施工机械（或工具），保证满足施工要求。

e.做好施工人员安排计划，配置劳动力。

f.与土建做好沟通，尽量减少交叉作业，合理安排作业面。

1.2.3沟槽开挖

1.2.3.1测量人员根据接地施工平面布置图,放出的水平接地体连接施工平面位置。

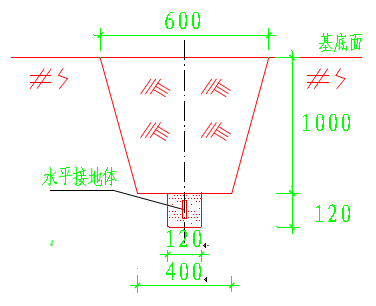

                                                  主网水平接地体沟槽断面图

挖沟的施工现场

1.2.3.2技术员,质检员对测量桩进行复查，确保施工时轴线及标高的准确性.。

1.2.3.3若遇构支架基础较多的位置不能用挖掘机挖掘时，则采用人工开挖。

1.2.3.4沟槽开挖完毕，经质检员认真检查合格并做好记录后，方可进行接地网敷设。

1.2.4接地体敷设、焊接

1.2.4.1接地体在敷设前应检查是否有机械损伤和腐蚀现象，如检查出应及时处理并采取防腐措施。

1.2.4.2敷设时依据测量定位的控制点进行敷设,同时避开石头，不平处和跨水沟处应留有足够的裕度以防止在回填时压断接地线，外缘应闭合；敷设中保持接地线的走势平直，不得使接地线带较大的扭力敷设，且控制好各接地线之间的距离。

1.2.4.3焊接采用双面搭接焊的方法：

（1）烘干导线和模具，擦净导线，把线端放入模具中。

（2）关闭锁定模具把手，把钢碟放入磨具中。

（3）把焊药倒入模具中，把引火药撒到焊药上和模具的铸嘴上。

（4）关闭盖子并点火，在金属固化后打开模具，除去模具的渣子。

（5）一次完成放热焊接。

1.2.4.4接地体的焊接应有专职人员进行焊接，劳保着装，接地的焊接必须牢固可靠无虚焊。

1.2.5土方回填

回填应在监理工程师验收同意后方可进行，回填土应使用站内地表耕植土及电阻率小于200欧.米的粘土，回填土不得夹有石块和建筑垃圾，回填应及时。
