佰利嘉埋入式杂散电流接地端子

　一、埋入式杂散电流铜接地端子介绍

　　接地端子广泛应用在电气化高速铁路、变电站、石油化工、数据中心等领域，一般采用纯铜或者防腐不锈钢进行铸造直接灌注在电缆槽或其他混凝土制品中。按照IEC 62305-3的规定采用铜铸造时要求材料纯度应达到98%以上。（电气化铁路的梁体、墩身及无电缆上桥需求的桥墩墩帽的接地端子，设单孔（M16）；路基以及有电缆上桥需求的桥墩墩帽，一般设双孔（M16），特殊情况可采用多孔（M16）作为扩展母排使用。）

　　二、埋入式杂散电流端子要求特点：

　　1）铜端子与镀锌圆钢之间采用放热焊接，铜端子为热锻压工艺制造，铜含量不低于98%。

　　2） 铜端头顶部开M16的螺栓孔，孔深25mm，镀锌圆钢直径不小于φ16，长度不小于120mm，圆钢具体长度根据实际情况确定。

　　3）铜端子有防扭动措施，如设置侧翼，防止螺栓拧入时，造成埋入式接地端子发生同步旋转而破坏混凝土或使下部焊接松动。

　　4）铜端子表面应具有尼龙或塑料保护盖，防止土建施工时其它杂质覆盖铜端子表面进入螺栓孔洞而影响其导电及连接。保护盖与铜端子、镀锌圆钢应为整体供货。

　　5) 在施工中将原有引出端子做成器件整体埋入混凝土结构中，做到无伸出部分（与道床或隧道混凝土表面平齐）。为了方便电缆连接以及在预埋中防止被混凝土覆盖，并且为了不易被盗或被其他施工机械损伤，器件需要预留螺栓孔。

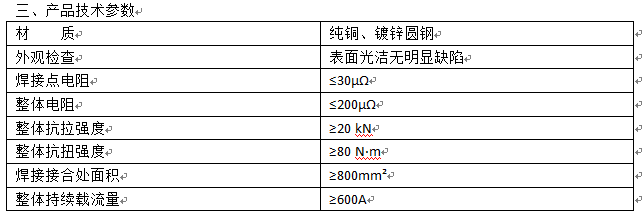

　　三、产品技术参数
