防雷接地，35米独立避雷针安装教程

在生活中各位朋友应该都有注意到，一般在高大的建筑物顶端都有一根尖尖的金属棒，这个金属棒就是我们常说的“避雷针”，避雷针主要用于保护建筑物免遭雷击。那么，避雷针怎样安装呢?下面我们就以35米独立避雷针为例，感兴趣的朋友一起来了解一下吧。

一、施工准备

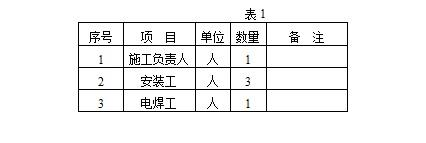

1.劳动组织

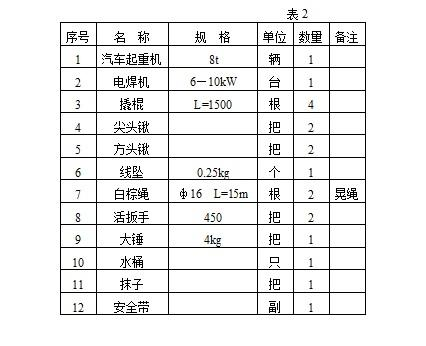

2.工具机器

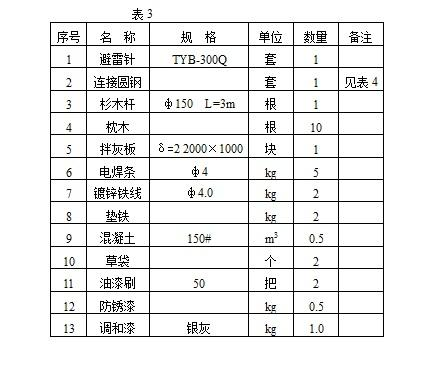

3.材料

二、操作程序

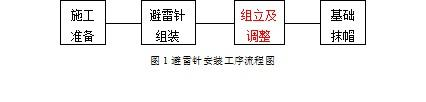

1.工序流程图

2.操作要领

（1）准备工作：

①　核实避雷针高度及分段钢筋架之间的对应安装位置。

②　平整场地，把枕木均匀地摆到避雷针组装地点。避雷针每段钢筋架下设两个支点， 并大致找平。

③　核实预埋螺栓与避雷针底座螺孔尺寸，允许误差为±2mm。检查预埋螺栓露出基础 面高度是否符合规定。

（2）避雷针组装：

①　把避雷针各段钢筋架顺序摆到枕木上，使三根主筋相互对准。

②　调整三根主筋使之分别在三条直线上。此项工作要反复进行，直到调直为止。

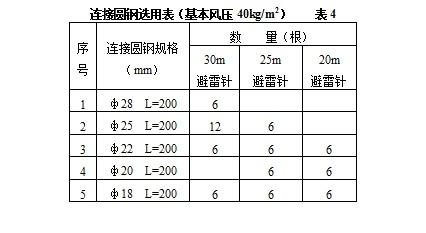

③　在避雷针钢筋架每条主筋之间的连接处对称放置2根连接圆钢（加强筋），连接圆 钢规格应与下段钢筋架主筋一致。

④　焊接避雷针钢筋架之间的连接圆钢。除去焊渣，刷涂防锈漆和调和漆各两道。

（3）组立及调整

①　在避雷针根部用铁线绑扎1~2根枕木，作为配重，以减小避雷针起吊时的倾斜度。

②　在避雷针绑扎吊绳的钢结构部位绑扎2~3根杉木杆。

③　在避雷针的适当位置栓绑吊绳和晃绳，尔后进行起吊、就位。

④　避雷针就位应及时拧紧底座螺栓，然后摘掉吊钩，拆除吊绳、晃绳、杉木杆和枕木。

⑤　用线坠分别对避雷针三个棱边进行垂直度检查。如不垂直可在避雷针底座与基础面 之间加入垫铁进行调整。

⑥　紧固避雷针底座连接螺栓并施加防松措施。

（4）基础抹帽

A. 检查接地线及投光灯电缆保护管是否按施工图要求敷设并焊接可靠。

B. 清理避雷针基础面及底座上的杂物，并用水冲洗干净。

C. 用150#混凝土抹帽，顶部呈球面状，球面最高点至基础面高度为200mm，以能覆盖基础螺栓为宜，并要求光滑、易散水。

D. 覆盖草袋，浇水进行养护。

E. 填写安装技术记录。

三、标 准

1. 避雷针的规格、型号、高度、安装位置应符合设计要求。

2. 避雷针连接处焊接的连接圆钢规格应符合要求。焊缝应平整，不应有裂缝、夹渣、气孔等缺陷，焊接加强筋应符合钢筋搭接规定；采用法兰螺栓进行连接的避雷针，法兰螺栓连接处应焊接跨接接地线。

3. 避雷针各部金属表面防腐层应完整。

4. 避雷针应安装牢固，整体垂直，倾斜度不应大于整体高度的3‰。

四、注意事项

1.起吊时要进行试吊，确认可靠后再继续起吊。

2.起吊过程中严禁工作人员在避雷针及起重臂下站立或停留。
