防雷接地施工的技术要点和常见问题

防雷接地引下线使用混泥土柱内两根?16以上主筋及混凝土灌注桩四根?16主筋焊接作为引下线，跨接线选用≥12mm圆钢。引下线上端与避雷带焊接，下端与接地装置焊接。相邻的两处引下线距离不大于18米。

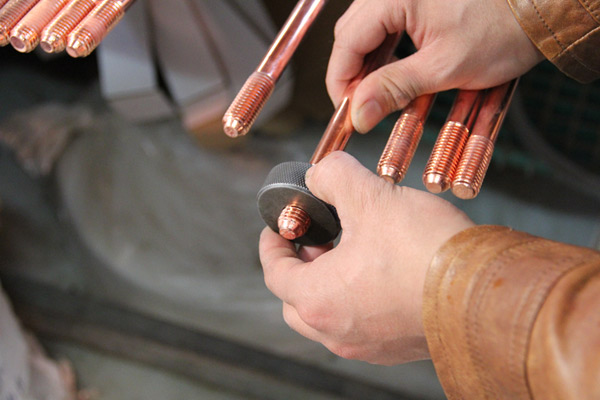

接地装置为使用根底桩内及根底底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网牢靠焊接。

关键技术要点：

1、搭接长度：圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。

2、焊缝要求：焊缝应丰满并有满足的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

3、引下线与梁钢筋跨接。

4、使用柱主筋作防雷引下线时，主筋连接的两端应作跨接处理。

5、总等电位和部分等电位依据设计要求，用镀锌扁铁引出。

6、引下线应选用油漆做标记，避免错焊导致上下不连通。

7、均压环。I类修建30m以上，II类修建45m以上应焊接均压环。作为接地均压环的圈梁钢筋选取圈梁上层左右2根直径≧16mm的钢筋，若直径小于16mm，可选用圈梁上层4根钢筋作接地均压环。各均压环与防雷引下线按规范做法牢靠连接，各楼层外墙的各类金属设施均应就近与其等电位连接，连接点应不少于两处。

8、防雷电阻测试，不得大于10Ω。

防雷接地施工常见问题：

一、避雷带、引下线、接地体、均压环搭接的长度不行，焊接处有夹渣、焊瘤和气孔等。

二、地钢筋网连接点的错焊、漏焊，漏设外引接地联结点或检测点预埋件。

三、在用结构钢材代替避雷针（网）及其引下线时，破坏了镀锌层防锈漆，螺栓连接片未经处理，片与片之间有缝隙等。

四、引下点距离偏大，引下线跨过变形缝处未加设补偿器，接地体安装埋设深度不行或引出线未作防腐处理。

五、屋面金属物（如管道、梯子、旗杆和设备外壳等）未与屋顶防雷体系相连，等电位联结跨接地线线径不足。

六、电气设备接地（接零）的分支线未与接地干线连接。
