放热焊接在接地工程中的应用和优点介绍

文章出处:责任编辑:查看手机网址
扫一扫!放热焊接在接地工程中的应用和优点介绍扫一扫!
人气:-发表时间:2020-12-28 11:13【

放热焊接在一些防雷接地工程上经常被使用到,被广泛应用于焊接铜、铜合金、镀铜钢、轨道、铸铁各种合钢包括不锈钢及高阻加热热源材料。对此,我们佰利嘉电气对于放热焊接在接地系统当中的应用来与大家讲解一番:

1.良好接地系统的必要条件

良好的接地系统应具备以下两个主要条件:

1.1提供一个尽可能低的低电阻对地路径(接地电阻).接地电阻越低,雷电流、浪涌和故障电流就越安全地消散到大地。

1.2接地导体应具有良好的防腐能力并能重复通过大的故障电流.接地系统的寿命应不小于地面主要设备的寿命。一般至少要求30年以上寿命。长期、可靠、稳定的接地系统,是维持设备稳定运行、保证设备和人员安全的根本保障。接地系统长期安全可靠运行的关键在于正确选择合适的接地材料和可靠的连接。

2.接地体连接方式比较

目前铜接地体和铜镀钢接地体主要有以下四种连接方式:

2.1铜银焊连接法。扁铜条与扁铜条之间、扁铜条与裸铜绞线之问、裸铜绞线与裸铜绞线之问的连接都可以使用铜银焊连接法,常用的铜银焊接有乙炔焊、电弧焊等,此焊接都只是表面搭接.内部并没有熔合.接头不致密,性能只比压接和螺栓连接略好.焊接接头的性能还要取决于操作技术工的熟练程度,特别是铜焊.即使是持有特殊工种上岗证,也比较容易出现一些焊接缺陷.无法从表面观察合格与否。并且,这种焊接是应用于纯铜接地体之间的连接.不适合于镀铜接地体的连接。基于以上原因.铜银焊连接法在电力工程接地系统实际施工中很少应用。

2.2压接线夹连接法。绞线与绞线之间的连接大多使用压接线夹连接法。但这种方法比较适用于两条绞线一对一连接,无法做好十字交叉连接.如要十字交叉.则要求有特殊十字接线线夹.或者要先形成接地铜排和接地线夹。处理好两者之问的接触面后.再使用螺栓连接法。

2.3螺栓连接法。扁铜条与扁铜条之间、扁铜条与绞线之间、绞线与绞线之间的连接还可用螺栓连接,该方法与压接线夹连接法互为补充。但螺栓连接处的接触标准应按现行国家标准《电气装置工程母线装置施工及验收规范》的规定处理。目前.压接线夹法和螺栓连接法在施工现场应用较为广泛.这和我国的电力施工技术工人的认识和训练程度有着密切的关系。

2.4放热焊接连接法:放热焊接工艺较早是南美国艾力高公司(ERICO)的备尔斯·卡特威尔博士1938年开发的,采用放热焊粉与放热焊接模具来进行焊接,该工艺较早用于铁路信号线焊接。艾力高公司为表彰卡特威尔博士(Dr.Charles CadweH)的贡献.将该工艺的商标命名为CADWELD。目前数以千万计的CADWELD焊接在使用了五十多年后.性能依然良好。

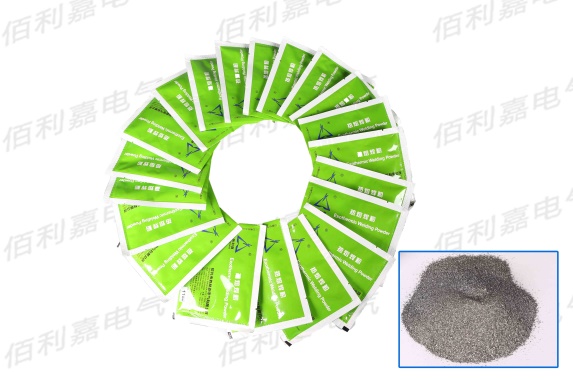

放热焊粉

3.放热焊接的优点

放热焊接方法简单。容易掌握:无需外接电源或热源;供焊接用的材料、工具轻便:焊接点的载流能力与导线的载流能力相等:焊接是一种较久性的分子结合,不会松脱;焊接点像铜一样,耐腐蚀性能强。焊接速度快捷。节省人工;从焊口的外观上便能鉴定焊接的质量:可用于焊接铜、铜合金、镀铜钢、各种合金钢,包括不锈钢及高阻加热热源材料。在围外.放热焊接已通过UL标准严格论证.并被IEEEStd80大纲等规程巾指定为接地系统中埋地导体地连接方式:在国内.放热焊接技术已通过国家电力公司武汉高压研究所、浙江电力试验研究所等部门产品质量监督检验中心地检验.并已应用在电力系统的重点工程。

4.放热焊接的作业程序

放热焊接利用活性较强的铝把氧化铜还原.整个过程需时仅数秒.反应所放出的热量足以使被焊接的导线端部融化形成较久性的分子合成。铜基放热反应的一般公式是:3Cu20 2AI-=-A1203 3Cu 热量(2735℃)

放热焊接的作业程序:准备工作:将导线和模具清理干净,再将模具用喷灯加热以去除水分.然后把导线放入模具内,扣紧夹具以固定模具。把杯状焊药放入模具内:将电子控制器终端央到点火条上:盖上盖子持续按下电子控制器按钮5秒后点火;打开模具并移去钢杯.就可见焊接好的接头。清除焊渣,等待下一次焊接。

以上就是关于放热焊接在实际工程当中的应用以及优点介绍,希望能对您有所帮助,如果您还有其他关于放热焊接方面的疑问,欢迎来咨询我们佰利嘉电气
