高层建筑外部防雷设计

  高层建筑综合防雷设计要点，应将外部防雷设计与内部防雷设计进行整体统一的考虑，只有这样才能使建筑物防雷更加安全可靠。

  1、接闪器的设计。外部防雷都是采用避雷针、避雷带、避雷线、避雷网作为接闪器，它位于建筑物的顶部，其作用是引雷或叫截获闪电，即把雷电流引下，然后通过良好的接地装

置迅速而安全的把它送回大地；其设计通常采用滚球法和网格法。在设计时，用-40*4镀锌扁钢在建筑物顶部，沿女儿墙、楼梯间、电梯机房屋顶四周暗敷，并焊接连通成环状作为避雷连接线，避雷短针（用?12镀锌圆钢高600mm，间距3m）与避雷连接线焊接连通作为

  2、引下线的设计。引下线，应上与接闪器连接，下与接地装置连接，中间与各层均压环均相互焊接连通，它的作用是把接闪器截获的雷电流引至接地装置。在设计时要注意引下线线尽可能短，并尽量可能利用建筑物内四个角的主钢筋作为引下线和垂直接地体；在30m以上部位，每隔三层，沿建筑物四周敷设一道避雷带与各根引下线相焊接；当引下线很长时，应在建筑物的中间部位增加均压环，以减小引下线的电感电压降；高层建筑30m以上部分的金属栏杆、金属门窗、金属构件和较大的金属装饰件均应与防雷装置连接。具体施工时，将引下线与楼层的主梁连接，由 圈梁与主梁的钢筋引出至预埋件，然后将预埋件焊一条与金属，门窗相连接。

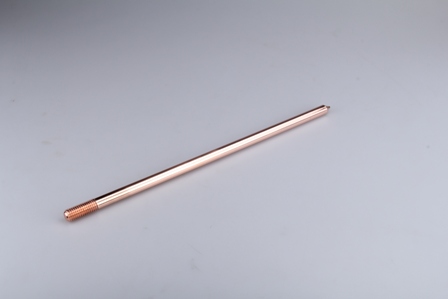

  3、接地装置的设计。接地装置位于地下一定深度处，它的作用是使雷电流顺利流散到大地中去。每种建筑的接地装置并不一样，钢筋混凝土结构的建筑符合规定的，应利用基础内的钢筋作为接地装置。当达不到规范中规定的条件或基础包早防水卷材层时，可做周圈式接地装置，但应将周围式接地装置预先埋在基础槽的最外边（不必离开建筑物3m以外）；对木结构和砖混结构建筑物，必须做独立引下线并采用独立接地方式；当土壤电阻率大，使用接地极较多时，也可做周围式接地装置，减少接地装置的冲击阻抗，有利于改善建筑物内的电位分布，减小跨步电压；采用独立式接地方式时，以钻孔深埋接地极（约4-12m）的效果最好，接地极可用0.25米左右，2-3mm厚的铜板，埋设在该装置的地下。再用编织扁铜线将它与装置相应端子相联，且该装置室设置在底层，否则也应尽量在较低层以减少连线长度，频率愈高，影响愈大；在楼群间进出，相互联接的线路，也需要钢管或铠装或双金属屏蔽层，并两端接地，以杜绝高压自芯线引入。
