高压接地线截面怎么样选择有严格标准和要求

高压接地线截面怎么样选择有严格标准和要求

在工程现场使用的携带型高压接地线，大部分没有进行定期试验。一些单位自从购置接地线后，一用就是十年八年，各接线鼻之间松脱，接地绝缘操作棒从不做耐压试验。为此，建议：根据《携带型高压接地线技术标准》(SD332—1989)和国家电力公司《电力安全工器具预防性试验规程》对照检查。使用中的携带型高压接地线的定期试验项目、周期应符合以下几点：

一、成组接地线直流电阻试验，五年一试。测量各接线鼻之间的直流电阻，根据不同截面，平均每米的电阻值应分别小于规定值。通过试验，能检查出接线鼻和线夹与铜导线之间的接触是否良好。

二、接地绝缘棒的工频耐压试验，一年一试。将试验电压加在护环与紧固头之间，分别进行额定电压试验和工频耐压试验。

三、个人保护接地线的试验项目、周期和要求基本与携带型高压接地线相同。成组直流电阻试验，五年一试，在各接线鼻之间测量直流电阻，且平均每米的电阻值符合规定要求。

此外携带型高压接地线截面积的选择，许多单位为了购置方便和工作人员携带、装接方便，不按系统具体条件一律采用25mm2截面规格的接地线。这种做法不符合行业标准要求。通过对现场作业人员的调查，普遍认为只要装设了接地线，并三相短路接地牢靠，就能保证人身安全，这是一种不正确的认识。

过小截面积的接地线是不能通过故障电流的，使用统一截面规格的接地线，表明没能正确理解故障电流值以及接地装置所能承受的电流值。为此建议按照承受的短路电流选择携带型高压接地线的截面积，也就是说，要进行各地线悬挂点的临时接地线截面积核定计算，使临时接地线在突然来电情况下能够不熔断，确保作业者的人身安全。

靠近电源端的接地点，由于短路电流较大，选用的组合式携带型高压接地线截面过大，不便接地操作使用时，可采用分相式接地线分别接地，利用铁塔每相个别接地。当分相式接地线每根面积太大时，增加了操作时的困难，也可选用两根或多根并联的软铜多股绞线组合，但其截面积应能满足核定计算后的保护接地线截面要求。

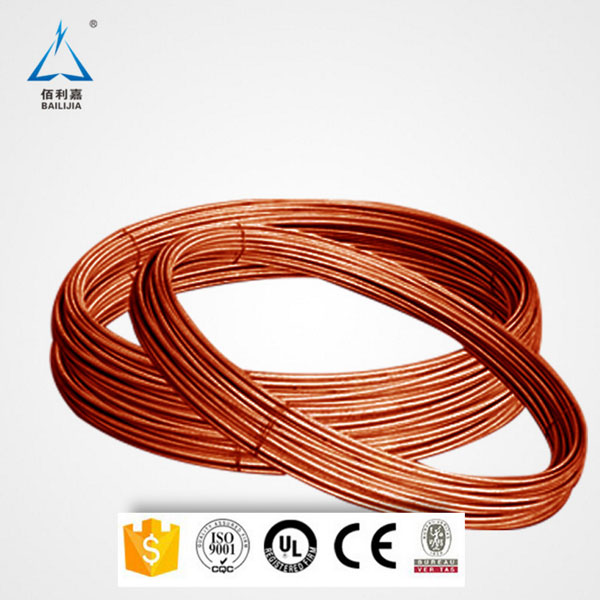

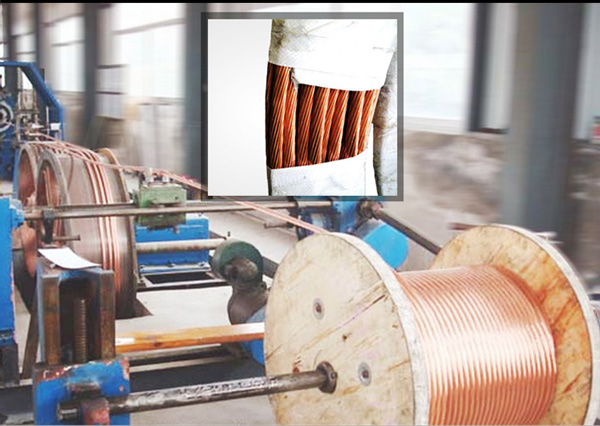

绍兴市佰利嘉电气有限公司是生产电气接地材料和防雷接地器材的专业厂家，主要产品有铜包钢系列——镀铜接地棒、镀铜接地圆线、镀铜扁排、连铸铜包钢;锌包钢系列——连铸锌包钢圆线、锌包钢接地棒;钠米碳防腐接地材料、放热焊剂(接)、电解离子接地极(棒)、防雷降阻剂、非金属接地模块、避雷针及各种电缆连接夹具等，是目前国内同行中品种规格较全、工艺较先进的企业之一。为国内外客户提供专业的防雷接地产品及防雷接地工程的整体解决方案。公司产品已被广泛应用于大型电力、石化、铁路、气象、通讯基站、计算机房、智能大厦、阴极保护等诸多领域。
