埋入土壤内并与大地直接接触的金属导体或导体组,称为接地极。而接地极安装做法图解是每项工程的要点所在,合理的选择接地极材料和安装措施,会有效提升接地极的使用效果和寿命。下面佰利嘉电气就为大家介绍下接地极的安装要求和做法图解。
接地极按设置结构可分为人工接地极与自然接地极两类。自然接地极一般都在建筑物内等,如混凝土内的钢筋兼顾着防雷接地,安装和做法的要求都较简单并且设定好,今天我们主要讲人工接地极的安装要求和做法图解。
人工接地体的安装要求是:
1.不应埋设在垃圾、炉渣、有强烈腐蚀性土壤处,遇有上述情况并不可避免时应换土;
2.接地体与建筑物及人行道的最小距离一般不小于1.5m;
3.垂直接地体应按设计要求敷设,但最少不得少于2根;

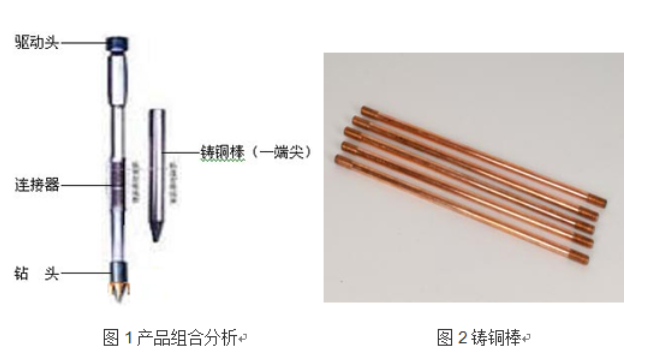

4.接地体应采用镀锌钢材,垂直接地体应选用如下钢材:
钢管:Ф50mm(2in)或Ф40mm(1.5in),其壁厚不应小于3.5mm;
圆钢:直径不小于19mm;
角钢:50mm×50mm×5mm或40mm×40mm×4mm,厚度不小于4mm。

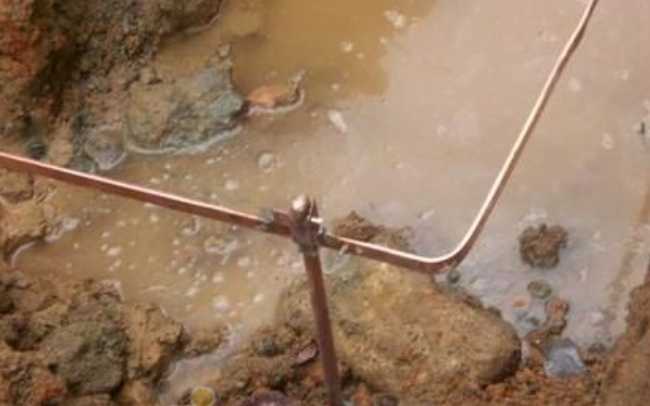

5.垂直接地体之间的水平连接导线,其规格如下:
扁钢:40mm×4mm,厚度不小于4mm;
圆钢:垂直不小于8mm,其截面不下于48mm2。
6.垂直接地体安装要求:
① 埋设深度不应小于0.6m;
② 长度不应小于2.5m;
③间距不应小于5m。

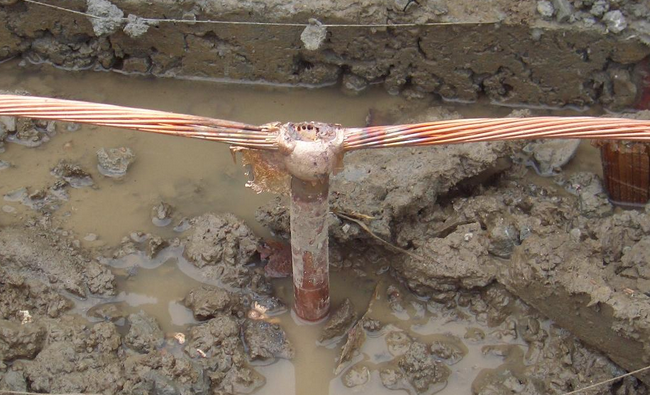

7.焊接时应采用搭接法,扁钢搭接长度不小于宽度的2倍,应三面施焊;圆钢搭接长度不小于直径的6倍,应两面施焊。
