接地极标准

文章出处:责任编辑:佰利嘉查看手机网址
扫一扫!接地极标准扫一扫!
人气:-发表时间:2019-02-26 10:58【

接地极作为防雷接地施工必备材料之一,起着保护建筑物和人身安全的重要作用。一般将接地极埋入混凝土或土壤中,上头连接接地线,头部深入地下,做引流导电的作用。接地极常见为自然接地极和人工接地极两种。

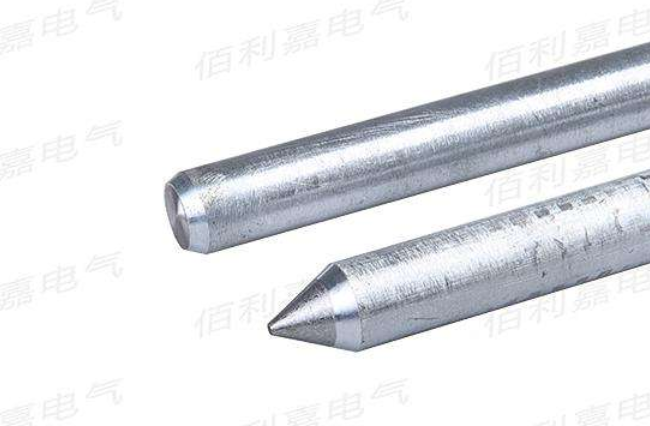

锌包钢接地极钻头和尾部细节图|佰利嘉电气

  各类直接与大地接触的金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等用来兼作接地的金属导体称为自然接地极。如果自然接地极的电阻能满足要求并不对自然接地极产生安全隐患,在没有强制规范时就可以用来做接地极。

  埋入地中专门用作接地金属导体称为人工接地极,它包括铜包钢接地棒、铜包钢接地极、铜包扁钢、电解离子接地极、柔性接地极、接地模块、“高导模块”。一般将符合接地要求截面的金属物体埋入适合深度的地下,电阻符合规定要求,则做为接地极。具体参考接地规范,防雷接地、设备接地、静电接地等需区分开。水平接地极一般采用圆钢或扁钢;垂直接地极一般采用角钢或钢管。接地引下线圆钢直径不小于12毫米,扁钢不小于50×5毫米;接地极圆钢直径不小于10毫米,扁钢不小于48×4毫米。

  接地极标准

  1、井下主接地极应用耐腐蚀钢板制成,其面积不得小于0.75平方米、厚度不得小于5毫米;局部接地极用两根长度不得小于1米、直径不小于22毫米的镀锌铁管。每根管子上至少要钻10个直径不小于5毫米的透孔,两根铁管均垂直于地面(偏差不大于15°),并必须埋设于潮湿的地方。

  2、两管之间相距5米以上,垂直埋深不得小于0.75米;如接地极周围比较干燥,应用砂子、木炭和食盐混合物或长效降阻剂填满;砂子和食盐的比例,按体积比约6:1。

  3、接地网上任一保护接地点的接地电阻值不得超过2欧,每一移动式和手持式电气设备至局部接地极之间的保护用的接地芯线和接地连接导线的电阻值,不得超过1欧;连接主接地极的接地母线,应采用截面不小于50平方毫米铜线,或截面不小于100平方毫米的镀锌铁线,或厚度不小于4毫米,截面不小于100平方毫米的扁钢;电气设备的外壳与接地母线或局部接地极的连接,电缆连接装置两头的铠装、铅皮的连接。

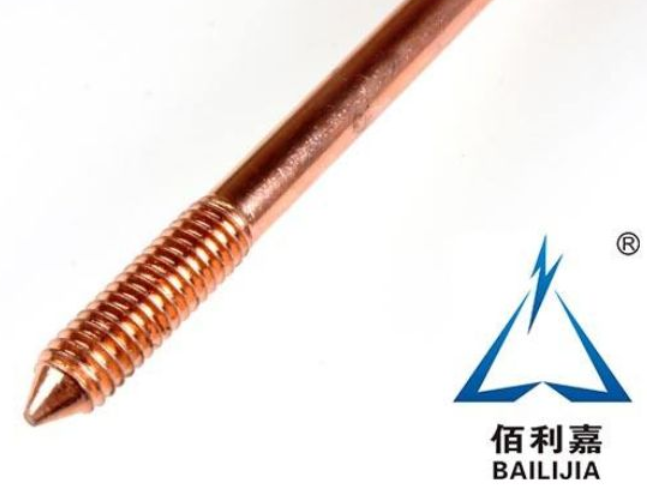

铜包钢接地极图片详情|佰利嘉电气

绍兴市佰利嘉电气专业接地极制造厂家,12年专注防雷接地产品研发,生产供应产能充足,质量先进,可按需定制多种规格和材质的高质量接地极产品。了解更多接地极标准信息和获取报价可以在线咨询佰利嘉客服。
