接地极做法示意图

文章出处:责任编辑:查看手机网址
扫一扫!接地极做法示意图扫一扫!
人气:-发表时间:2018-10-12 14:24【

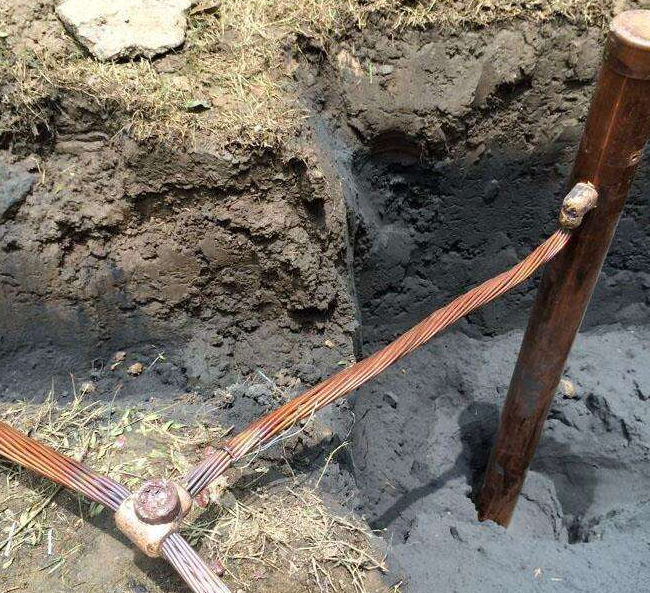

接地极是防雷接地系统中接地分支内的一类部件,也就是我们口中常说的接地棒。接地极除了向正规厂家购买之外,还可以通过特定的材料自己制作(不建议),下面防雷接地专家佰利嘉电气给大家带来接地极做法示意图,经供参考。

接地极是用在地下的,施工时需要根据地基情况来定,常见的有桩基接地极做法,阀基接地极做法,独基接地极做法,下面也围绕这三种常见的地基展开讨论。

1、桩基接地极做法

桩基接地极做法

桩基接地极做法

桩基接地极做法

桩基接地极做法

水平接地极由地梁的主筋构成,垂直接地极由每桩内2根钢筋构成。接地极施工时,桩内的钢筋与地梁的钢筋采用不小于∮10圆钢搭接,宜采用双面焊,焊缝长度≥6d,单面焊接焊接长度≥12d。柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接,焊接必须采用双面焊,以保证总等电位连接地可靠性和安全性。(地梁钢筋采用螺纹连接时,螺纹连接处必须用Φ10圆钢作跨接焊)钢筋弯曲半径不小于10d、特殊情况不小于6d。

2、阀基接地极做法

阀基接地极做法

阀基接地极做法

水平接地极由阀板基础上部钢筋网构成,以柱筋作为垂直接地极。在施工阀板基础水平钢筋网时,直接将其水平钢筋焊接连通,焊接长度大于140mm。

3、独基接地极做法

独基接地极做法

独基接地极做法

独基接地极做法

水平接地极为40*4镀锌扁钢,以柱筋作为垂直接地极(泄流钢筋需与底板筋可靠焊接),以底板筋作为放电极。凡扁钢交接处均需用垂直接地极搭接,每柱需引2根垂直接地极与扁钢可靠连接。

以上三种便是常见的接地极做法了。自己做接地极适合有专业知识储备的前提下,小规模的施工,当涉及到工厂等大型建筑时,需要找专业的防雷接地厂家为你做具体方案,用统一标准的优质接地极材料。
