接地线的使用说明、维护和注意事项

文章出处:www.bljdq.com责任编辑:佰利嘉查看手机网址
扫一扫!接地线的使用说明、维护和注意事项扫一扫!
人气:-发表时间:2017-09-26 17:21【

接地线

接地线分类:

低压接地线(变电用接地线、380V接地线、500v接地线、6KV接地线、手握式接地线)

高压接地线(10KV接地线、35KV接地线、110KV接地线、220KV接地线、500KV接地线,

平口螺旋式接地线,线路型接地线,户外用接地线,喉头式接地线,双簧式接地线)接触网接地线、接触轨接地、线路用接地线。

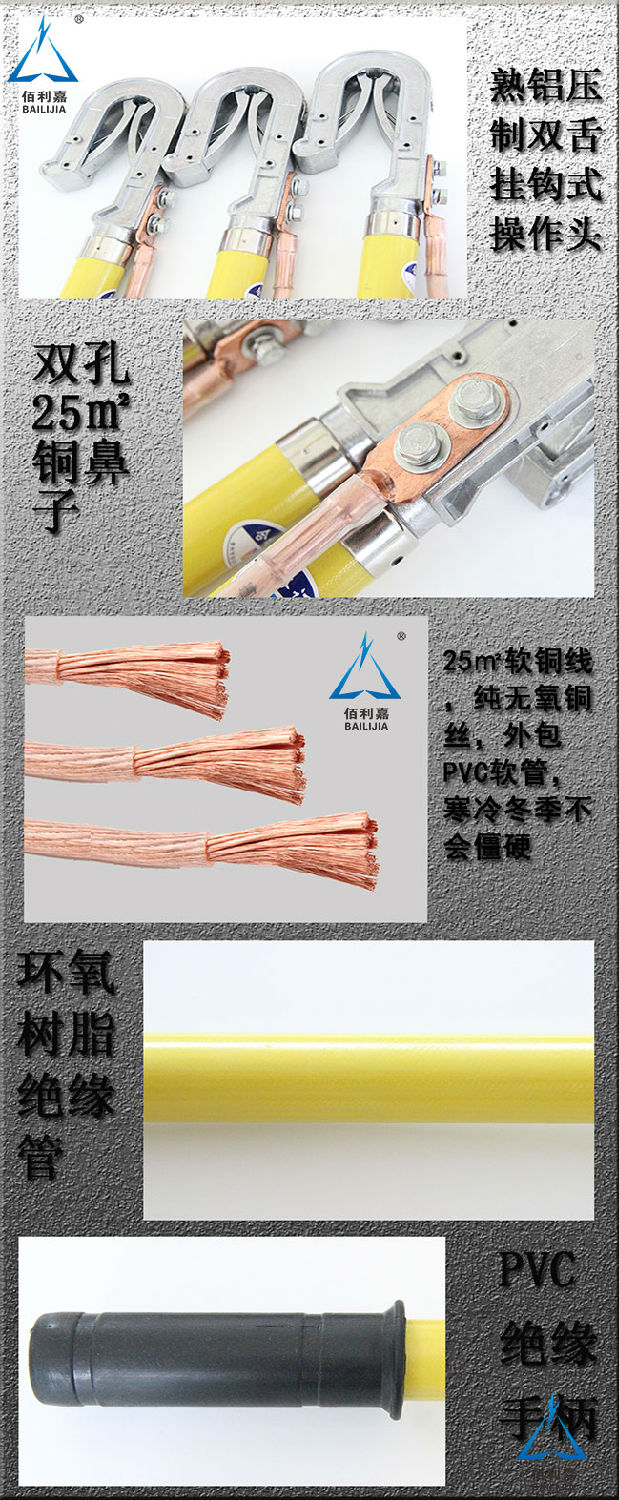

接地线组成:

【绝缘操作棒】(操作杆的材质选用玻璃钢环氧树脂杆制作,接电线夹有平口螺旋钩,双簧式挂钩,喉头式挂钩等。一般室内高低压的每组有3根也有4根的,室外高压的一般为三根。每个电压等级所选操作杆的长度也不同,根据标准要求规定如下:

380v接地线、500v接地线,6kv接地线,操作棒长度50CM

10KV接地线操作棒长度长度1米

35KV接地线绝缘操作棒长度1.5米

110KV接地线绝缘操作棒长度2米

220KV接地线绝缘操作棒长度2.5米

500KV接地线绝缘操作棒长度8米

【接地软铜线】(短路线是多股特细腻的软铜绞线合成一股,外敷一层透明的绝缘pvc套管,然后再压上线鼻子(特别注意:铜线有纯铜和铜包钢的,或者是不满方的,不满方的不能测电阻,铜包钢的价格比纯铜要便宜好多,检测也过不了关,容易出重大事故,客户选购前一定要慎重)

【接地线夹或接地地针】具体长度根据要求定做。接地夹和接地棒操作钩的材质有铝制和铜制,但因铜的成本比较高,现在多用铝制的。

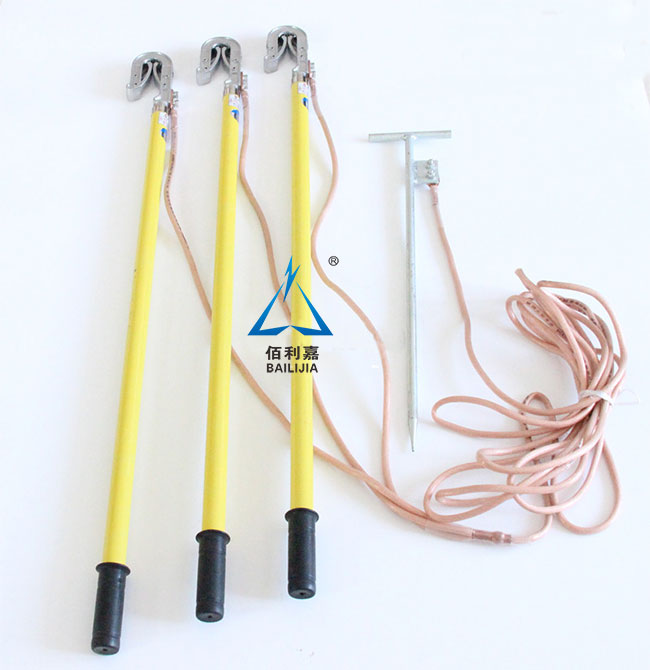

接地线图解

接地线软铜线的知识介绍:

【直径】16平方毫米软铜线,25平方毫米软铜线,35平方毫米软铜线,50平方毫米软铜线,75平方毫米软铜线,90平方毫米软铜线

【接地方式】接地地钉入地式,接地线卡母排式

【材质】压铸铝材质,压铸铜材质

接地线使用环境:

【室内用】室内用是在电力设备上接电接地,接线线夹采用平口螺旋式,接地方式采用接地线夹(接母排和铜排式)。低压接地线,分为室内设备用接地线和室外线路用接地线两种,一般低压线路采用三相四线制。

【室外用】室外线路用采用双簧式,接地方式采用入地地钉方式。

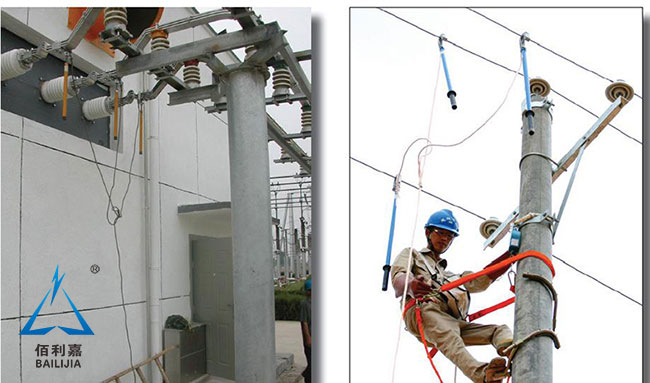

接地线使用环境

接地线使用说明:

(1)挂接地线时:先连结接地夹,后接接电夹;拆除接地线时,必须按程序先拆接电夹,后拆接地夹。

(2)安装:将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上,将接地线合相上的单眼铜鼻子固定在接地夹或地针上,构成一套完整的接地线。

(3)核实接地棒的电压等级与操作设备的电压等级是否一致。

(4)接地软铜线有分相式和组合式,接地棒有平口式和双簧钩式线夹。

接地线维护:

使用携带型短路接地线前,应先验电确认已停电,在设备上确认无电压后进行。先将接地线夹连接在接地网或扁铁件上,然后用接地操作棒分别将导线端线类拧紧在设备导线上。拆除短路接地线时,顺序正好与上述相反。

装设的短路接地线,它和带电设备的距离,考虑到接地线摆的影响,其安全距离应不小于《电力安全工作规程》新规定的数值。

严禁不用线夹而用缠绕的方法进行接地短路。

悬挂点如有接地点,应用接地线夹或专用铜棒作接地连接;如无固定接地点可利用,则可用临时接地点,接地极埋入地下深度应不小于0.6m。

携带型短路接地线应妥善保管。每次使用前,均应仔细检查其是否完好,软铜线无裸露,螺母不松脱,否则不得使用。

携带型短路接地线检验周期为每五年一次,检验项目同出厂检验。经试验合格的携带型短路接地线在经受短路后,应根据经受短路电流大小和外观检验判断,一般应予报废。

接地线注意事项:

1、工作之前必须检查接地线。软铜线是否断头,螺丝连接处有无松动,线钩的弹力是否正常,不符合要求应及时调换或修好后再使用。

2、挂接地线前必须先验电,未验电挂接地线是基层中较普遍的习惯性违章行为,在悬挂时接地线道体不能和身体接触。

3、在工作地点两段两端悬挂接地线,以免用户倒送电、感应电的可能,深受其害的例子不少。

4、在打接地桩时,要拨能借地体能快速疏通事故大电流,保证接地质量。

5、要爱护接地线。接地线在使用过程中不得扭花,不用时应将软铜线盘好,接地线在拆除后,不得从空中丢下或随地乱摔,要用绳索传递,注意接地线的清洁工作。

6、新工作人员必须经过对接地线使用的培训、学习,考核合格后,方能单独从事接地线操作或使用工作。

7、按不同电压等级选用对应规格的接地线。

8、严禁使用其它金属线代替接地线。

9、现场工作不得少挂接地线或者擅自变更挂接地线地点。

10、接地线具有双面性,它具有安全的作用,使用不当也会产生破坏效应,所以工作完毕要及时拆除接地线。带接地线合开关会损坏电气设备和破坏电网的稳定,会导致严重的恶性电气事故。
