接地线要求

文章出处:责任编辑:查看手机网址
扫一扫!接地线要求扫一扫!
人气:-发表时间:2018-05-15 16:37【

接地线是防雷接地系统中不可缺少的一部分,影响着人们的财产人身安全,可以说是“生命线”了,在安装拆卸接地线时要格外注意,佰利嘉电气为你整理接地线要求,仅供参考,请在专业人员陪同下实施。

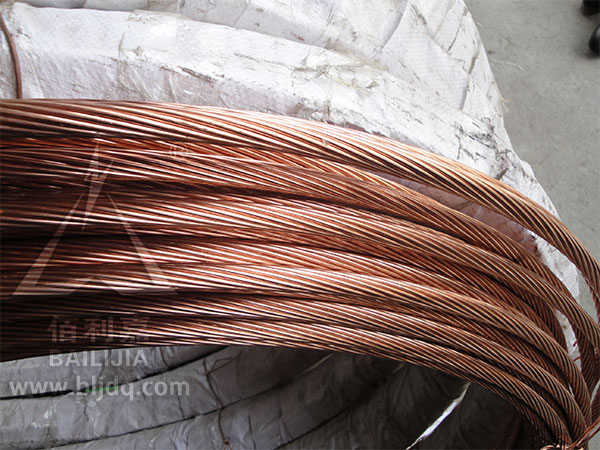

电缆式接地线

1.装设接地线应由两人进行(经批准可以单人装设接地线的项目及运行人员除外)。

2.接地线应用多股软裸铜线,其截面积应符合短路电流的要求,但不得小于25mm2(接地线是为了防止突然来电,保护人身安全而装设的,它必须能够承受短路电流的冲击。如果截面积过小或接触不好,一旦发生短路就会烧断接地线,对工作人员就产生危险,因此规程规定线路上使用的接地铜线截面积不得小于25mm2。

在发电厂及变电站内某些地点还要验算接地线的热稳定性,因为有的地方短路电流值很大,必须使用较大截面积的接地线)。接地线在每次装设前应经过详细检查。损坏的接地线应及时修理或更换,禁止使用不符合规定的导线作接地或短路之用。

3.接地线必须使用专用的线夹固定在导体上,禁止用缠绕的方法进行接地或短路。

4.对于可能送电至停电线路或设备的各方面,均应装设接地线或合上接地隔离开关,以做到从电源侧看过去,工作人员均在接地线后面,即在接地线的保护之下进行工作。

当有产生危险感应电压的可能时,需视情况适当增加接地线。进行线路工作时,除了遵循以上有关原则外,至少应在每个工作班组的工作地段两侧悬挂接地线,线路停电工作一般应在发电厂、变电站内装设接地线(两线一地制变电站等特殊情况除外)。

5.当检修发电厂、变电站的10m及以下母线时,可以只装设一组接地线;而当检修10m以上母线时,则应视连接在母线上的电源进线数、分布情况及感应电压大小适当增设接地线的数量;在门形构架的线路侧进行停电检修时,如工作地点到接地线的距离小于10m,从电源侧看进去工作地点即使在接地线的后面,也允许不再另装设接地线。

检修部分若分为几个在电气上不相连接的部分(而分段均连接有电源进线时),则各段应分别验电并按规定分别悬挂接地线;反之,虽然在工作中可能分有几个在电气上不相连接的部分,但是并非每段都有来电可能(包括感应电),则只要在各个可能来电的部分装设接地线即可,而无须每段分别挂接地线,但在工作前各段应分别验电并对地泄放剩余电荷。

6.接地线和设备导体之间以及接地端和“地”之间接触应良好。一方面,当发生突然来电时,短路电流流过接触电阻时所产生的电压降将作用在停电设备上,因此若接触不良,接触电压越大,则施加于停电设备上的对地电压越高。另一方面接触不良,还可能由于短路电流流过时发热而使接地线烧毁,造成工作地点失去保护。

因此,接地线和导体或接地端的夹具应固定。悬挂在线路上的接地线接地端使用插入式接地棒时,接地棒在地中的插入深度不得小于0.6m。

7.在装拆接地线的过程中,还应始终保证接地线处于良好的接地状态,以保证在装拆过程中出现突然来电时,能有效地限制接地线上的对地电位升高以确保操作人员的人身安全。因此在装设接地线时,必须先装接地端,后接导体端;拆除接地线时,必须先拆导体端,后拆接地端,连接应可靠。

装拆接地线均应使用绝缘棒和戴绝缘手套。人体不得碰触接地线或未接地的导线,以防止感应电触电。对于因平行或邻近带电设备导致检修设备可能产生感应电压时,应加装接地线或工作人员使用个人保安线,加装的接地线应记录在工作票上,个人保安线由工作人员自装自拆。严禁工作人员擅自移动或拆除接地线。

8.高压回路上需要拆除全部或部分接地线(例如,拆除一相接地线;拆除接地线,自留短路线;将接地线全部拆除或拉开接地隔离开关)后开始进行的工作,如测量母线和电缆的绝缘电阻、测量线路参数、检查断路器(开关)触头是否同时接触等,应征得运行值班员的许可(根据调度员指令装设的接地线,应征得调度员的许可)后方可进行,工作完毕后立即恢复。

如需专业的防雷接地系统施工方案,可联系佰利嘉电气,采购接地棒、接地线等接地极产品,也可致电佰利嘉电气。
