家庭汇流排如何接线_汇流排接线图

配电箱汇流排接线是家家户户都有的电气设施，电路梳理清晰，安装方便又能保障安全性，使用范围很广。今天佰利嘉就为大家分享下家庭配电箱汇流排如何接线。

1、家庭用配电箱一般安装在自家住宅内，分为明装和暗装。明装就是箱体大部分外露于墙上，暗装就是箱体全部安装于墙内，墙上只留一个盖或门，如果是毛坯房建议全部暗装。

2、家庭用配电箱只有两根进线，一零一火从总箱的归属于您家的那个电能表下口出来。箱内的开关不需要您安装，请按您的要求购买或叫施工单位的人员帮您安装好。您所要做的就是将上面提到的零、火线接到总开关上，然把住宅内所有插座，灯，电器的零、火线平均分配到每个小开关的下口，如果小开关是1P的（只能接一根线），那么只需要把火线接到开关上，然后把所有零线全部接到汇流排上。建议这部分工作由专业人员进行，因为不是您自己放的线，您分不清零与火线。

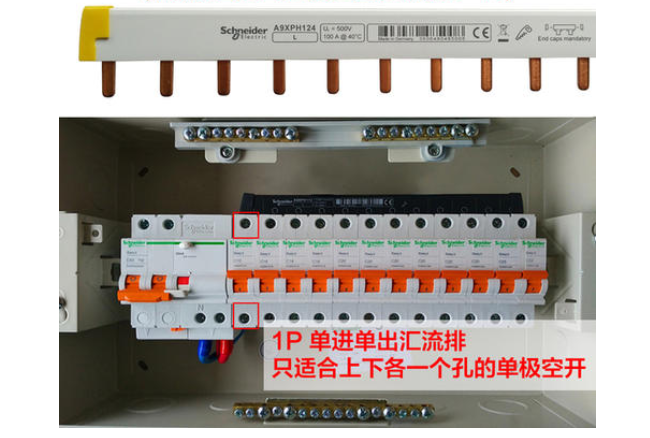

3、家庭用配电箱汇流排就是一个约（长15CM，宽3CM，厚2CM）的黄铜铜条，在配电箱内都有用于安装汇流排的位置，您只需要将汇流排用螺栓固定到位即可。

4、施工用一级箱可以使用汇流排，请直接安装并把其它3P（接三根线的）的开关的零线接到汇流排上，同时二级及以下配电箱，零线不建议采用汇流排连接，请安装2P带漏电保护的空开并做到一机一闸。二级及以下配电箱的地线建议采用汇流排连接，并返回变压器中性点。

5、最后，出于对您人身安全的负责，如果您不是电工您就不要从事以上作业，建议请专业电工来进行。如果您是业主方管理人员，出于对用电安全的考虑建议施工用采用TN-S（五根线的）系统供电，同时做到一机一闸并有漏电保护。

看完以上家庭配电箱汇流排接地步骤和注意事项，相信大家心里都了解了。绍兴市佰利嘉电气专业配电箱汇流排等防雷接地产品生产厂家，我司主营多种材质的接地极、接地线、放热焊接材料等，优质的产品深得国内外消费者的青睐。了解更多家庭汇流排如何接线的信息和获取报价可以在线咨询佰利嘉客服。
