人工接地极的做法图解

在我们建筑施工等要做防雷接地时，铺设接地极的做法是很常见的。在基础接地无法实施或实施后无法满足接地需求的防雷接地工程，为了建筑物和人员等的安全，必须要加装人工接地极的做法，今天佰利嘉就为大家介绍下人工接地极的做法和图解。

每一个接地装置都需要最低两根及以上的接地极连接，并且在不同的接地点都铺设接地装置。

下面一根水平线肯定存在，材料是“规格不小于—40X4的镀锌扁钢”，上面一条水平线大都存在，少数小的接地系统可能没做成环形，就不存在。

2、只一根垂直接地体（专用接地体材料除外）时，不叫接地装置，叫接地极，接地极只用在单体用电功率很小的保护接地上（如一个钢制路灯杆）。叫接地装置时，普通不少于3个垂直接地极，故可以做到不少于二条扁钢引到配电装置（或避雷线）。

接地极的铺设要求：

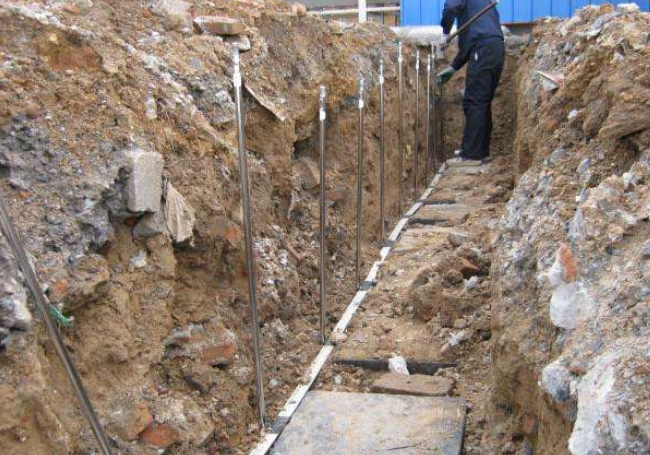

一、接地体的埋设:

1.接地体的埋设深度不应小于0.6米;

2.垂直接地体的长度不应小于2.5米;

3.垂直接地体的距离一般小于5米;

4.埋入后的接地体周围要用新土夯实。

二、接地体的连接:

1.连接应牢固可靠，采用搭接焊，搭接长度要求为扁钢宽度的2倍,并由三个邻边施焊;圆钢直径的6倍,并由两面施焊;

2.接地体与接地干线的连接，为了测试电阻方便，应采用可拆卸的螺杆联接点。
