软体石墨接地极详解

软体石墨接地极具有良好的导电性与冲击电流耐受特性。可靠的耐腐蚀性。力学结构稳定。良好的热稳定性。运输及施工方便，与土壤贴合度高。预防偷盗及人为破坏。预防偷盗及人为破坏。

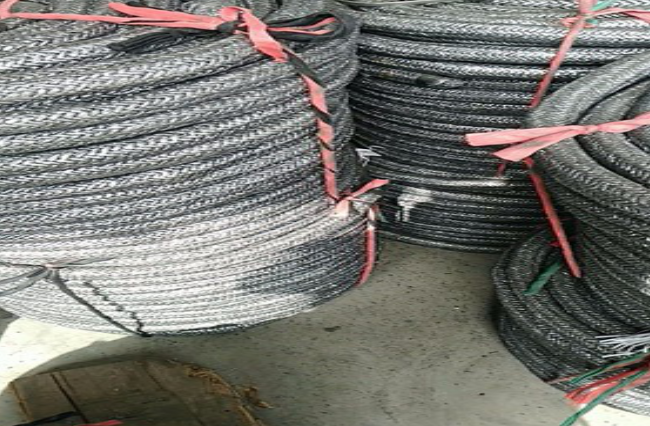

石墨接地极二次利用价值低，有效地预防人为偷盗及破坏。柔性石墨接地线是用膨胀石墨分别与各种纤维及金属丝等增强材料，加入粘合剂而加工制成。柔性石墨接地线采用柔性石墨线经穿心编织而成，由玻璃纤维增强石墨线编织而成，降低产品的烧失量。膨胀石墨盘根具有良好的自润滑性及导热性，摩擦系数小，通用性强，柔软度好，强度高。随着科技日益的进步，防雷安全基础建设也在逐步的更液，传统的设备早已随着时光的逝去而被腐蚀殆尽，无法从根本上满足安全建设要求。

如需折弯，其角度应保保持圆弧状。软体石墨接地极在埋设时，应先将连接头安装紧固，再下挖深度约为0.8m的沟，最后采用细土分层夯实。

安装时，必须全部放在沟内伸直，如果为口子形必须搭接抓紧，杆下垂直部分需预留0.3m左右的圆曲。

软体石墨接地极的用量与铁塔根开及场地等情况无关，只与土壤电阻率有关。

软体石墨接地极连接时采用搭接方式，其搭接长度不小于直径的5倍，搭接时采用2mm的单股石墨线束或金属丝紧密缠绕扎紧形成良好的导电通路。

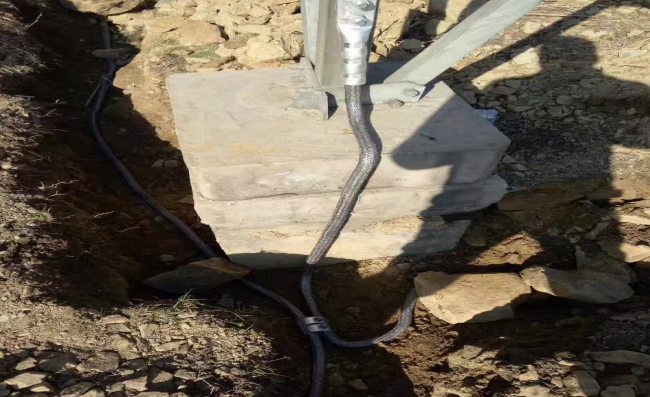

杆塔与软体石墨接地极连接时采用专用连接板连接。将适当长度的软体石墨接地极压于连接板固定端，用压垫压平然后将六条螺丝均匀上紧即可，另一端固定于杆塔之上。在连接过程中，不要小角度折弯和损坏软体石墨接地极外表。

软体石墨接地极特点：

（1）材质柔软，方便埋入地下；

（2）能吸湿保湿、接地电阻低；

（3）耐大电流冲击阻值不增大，也无变硬、发脆、断裂现象；

（4）能有效降低高电阻土壤率的接地电阻；

（5）接地电阻受季节影响小，阻值能长期保持稳定。

石墨接地极抗腐蚀、不生锈、高炭导电石墨线层构成，属复合材料导电体，抗腐蚀，接地电阻稳定，大电流冲击不反击、不损坏、电阻不变。耐高低温，使用寿命长30年，适合变电站、输变电线路、电气设备地网使用，安装使用不受环境气候条件限制，免维护，节省材料、经费。
