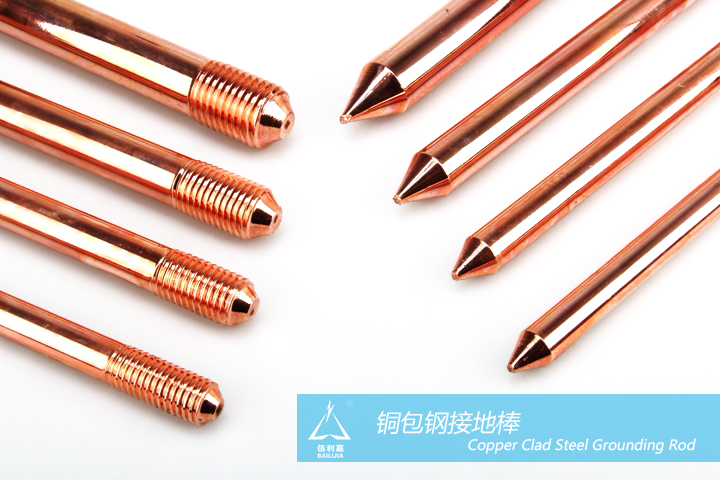

铜包钢接地棒安装方式

 1、铜包钢接地棒一般采用圆钢或钢管制成，直径不应小于下列数值：

 （1）铜包钢接地棒一般采用直径为19mm镀锌圆钢。

 （2）屋面上的避雷针采用直径25mm镀锌钢管。

 （3）水塔顶部避雷针采用直径25mm或40mm的镀锌钢管。

 （4）采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm。

 2、避雷针应垂直安装牢固。垂直度允许偏差为3/1000。

 3、焊接要求焊接应采用搭接焊，搭接长度必须符合下列规定：

 （1）扁钢为其宽度的2倍(且至少3个棱边焊接)。

 （2）烟囱顶上避雷针采用直径25mm镀锌圆钢或直径为40mm镀锌钢管。

 （3）避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢，其厚度应为4mm。

 （4）圆钢为其直径的6倍。

 （5）圆钢与扁钢连接时，其长度为圆钢直径的6倍。

 （6）所有金属部件必须镀锌，操作时注意保护镀锌层。

 4、铜包钢接地棒宜采用圆钢或焊接钢管制成，直径不应小于下列数值：

 (1)针长1m以下：圆钢为12mm钢管为20mm。

 (2)针长1-2m：圆钢为16mm钢管为25mm。

 (3)烟囱顶上的针：圆钢为20mm钢管为40mm。

?
