信息系统避雷设计图纸审核的主要内容接地线部分

（接上期）

6、低压线路宜采用全线电缆埋地敷设，在入户端应该将电缆的金属外皮、钢管接到防雷电感应的接地装置上，当全线采用电缆有困难时，可采用刚劲混进图杆和铁横担的架空线，并应使用一段金属铠装电缆货护套电缆穿金属管直接埋入地下引入，其埋地长度不应该小于15m，在电缆与架空线路连接处，尚应该装设浪涌保护器；电缆金属外皮、钢管、绝缘子铁脚和浪涌保护器、金具等应该连在一起接地，其冲击接地电阻不应大于10Ω。主机房内的供电线路必须穿金属管，当有雷电电流通过接地线入地时，约98%的雷电流将通过金属管入地，只有2%的地线电流通过接地线入地。为了降低雷电波敷设干扰对接地线的影响和降低电源浪涌保护器连接线的电压降，连接线的长度均规定为不大于0.5，且线径不小于6平方毫米。

7、信息系统各类电源插座应该满足“左零右火上为低”的接法，且零线与地线间的电压小于2.0伏特。

8、信号线路从户外进入建筑物内部时，即LPZ0-LPZ1区交界处应作为等电位连接和安装相应的信号SPD，网络内部的信号端口有时候也应该安装SPD。信号SPD安装的位置和方式，信号SPD的型号以及主要参数，各类信号SPD的接口方式、插入损耗、频率特性等要特别注意。

9、信号系统主机房的等电位连接方式，设置的环形等电位连接带的位置及方式，所选用的材料规格型号，等电位连接总线、辅助等电位连接带所选用的材料规格型号，机房内设备不带点金属外壳及金属体的等电位连接，等电位连接导体的材料规格和型号，均应该综合考虑。

10、校核机房电磁屏蔽、屏蔽结构、屏蔽层接地方式和屏蔽接地线采用的材料规格及型号。

11、校核机房内静电地板的敷设，静电地板的材质，静电地板金属支撑架的接地方式和吊顶金属龙骨的接地方式，及接地线的材料规格及型号。

12、等电位连接是信息系统防雷装置的重要组成部分，漆目的是将分开的装置诸导电部分用等电位的连接导体或SPD连接起来以见效雷电流在他们之间产生的电位差，也包括消除地狱地之间电位差，防止地电位反击。

结束语

信息系统是现代化智能建筑的必备体系，做好防雷避雷是一项重大工程，精细的防雷图纸设计审核可以有效减少雷击事故发生，避免不必要的经济损失。

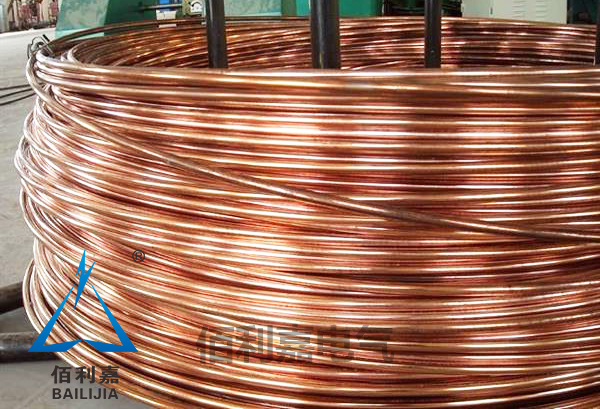

佰利嘉电气专营接地线等避雷接地材料，品质稳固，欢迎来电咨询4000-339-663
