接地极工程,防雷接地安装

　　当导电芯线 时，应与接地螺栓直径相同； 当导电芯线 时，应不小于连接导线芯线截面之半的螺栓直径，但至少 等于连接 35mm2 芯线、外接线螺栓的规格，必须符合下列规定： （1）功率大于 10KW 设备，不小于 M 12； （2）功率为 5KW 至 10KW 的设备，不小于 M 10； （3）功率为 250W 至 5KW 的设备，不小于 M 8； （4）功率不大于 250W，且电流不大于 5A 的设备，不小于 M 6； （5）本质安全型设备和仪器仪表类，外接地螺栓压紧接地芯线即可。车站设强电接地引出线、弱电接地引出线及非电气连接的金属管线引出线，每组引出线的距离应满足沿接地导体的距离不宜小于20米，每组接地引出线为三根，其中一根为备用，接地引出线应妥善保护，不得丢失、断裂，综合接地系统的施工应充分考虑接地引出线穿越地下车站结构底板时的防水问题，降阻剂应采用物理降阻剂，禁止采用化学降阻剂，降阻剂供货商应具备地铁工程的良好供货业绩。

　　变配电所可利用它的建筑物钢筋混凝土基础作为自然接地体。人工接地装置的布置应使接地装置附近的电位分布尽量均匀，以降低接触电压和跨步电压，保证人身安全。

　　接地是为保证电工设备正常工作和人身安全而采取的一种用电安全措施，通过金属导线与接地装置连接来实现，常用的有保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。在海岸和海水环境中，石墨电极的寿命取决于浸渍剂保护作用时间的长短，因而限制了这种材料的使用。这是因为在飞溅区更易获得。接地体流入雷电流时，由于雷电流幅值很大，接地体上的电位很高，在接地体周围的土壤中会产生强烈的火花放电，土壤电导率相应增大，相当于降低了散流电阻。

　　对于冻结的土壤在进行人工处理后,还达不到要求时,最好把接地体埋在建筑物的下面,或在冬天采用填泥炭的方法。电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一 个接地线中串接几个需要接地部分。

　　接地网是对由埋在地下一定深度的多个金属接地极和由导体将这些接地极相互连接组成一网状结构的接地体的总称。但铜的价格却是铁的几十倍，且铜进入土壤后会污染地下水。用碳粉和生石灰等作为原料的阻降剂法适用于建筑物拥挤或敷设接地网的区域狭窄等场合，这些场合采用传统方法很难找到埋设接地极的适当位置，且安全距离无法保证，虽可通过在接地体上覆盖沥青绝缘层等措施来保证安全，但增加了施工工作量和装设成本，深埋法对含砂土壤最为有效，因其含砂层大都处在3米以内的表面层，而地层深处的土壤电阻系数较低，此外，该法也适用于多石的岩盘地区。在山区石质地段或电阻率较高的土质区段应在土沟中至少先回填100mm厚的净土垫层，再敷设接地体，然后用净土分层夯实回填。

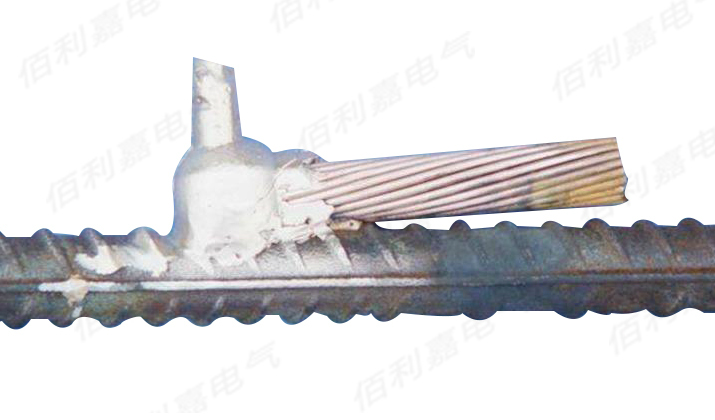

接地极图

　　接地极就是与大地充分接触，实现与大地连接的电极接地极可也是单根导体，也可以是很多个导电体连接的组合，其主要是为雷电流提供那么一个点与大地之间有一个较低的电阻通路，便于雷电流散进大地泄放，但是所埋进的单根导电体或者是多个导电体的组合必须要有在一定的时间内能够连续通过雷电流的能力。兼作接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体；而为了接地埋进地中的圆钢、角钢等接地体，称为人工接地体。4～5的系统则属于小接地电流系统。埋入土壤中或混凝土中直接与大地接触的起散流作用的金属导体成为接地极。

接地极图

　　在工作接地电阻值允许达到10Q的电力系统中，所有重复接地的等效电阻值不应大于10Q。一般有110千伏电压级的水电站接地的电阻值为0,5欧姆，有35千伏电压级的水电站接地电阻值为4欧姆。

接地极图
