220v接地线标准,室外式接地棒接地线

　　接地线由三相多股短路导线和公共多股接地线联合构成，多股导线截面不得小于25平方毫米，220千伏和10千伏系统接地线截面不得小于35平方毫米，单相个人保护小地线截面为10平方毫米，220千伏单相接地线截面不小于35平方毫米。垂直接地极的材质为角钢、钢管或圆钢，角钢厚度不应小于 4 mm ，钢管壁厚不应小于 3,5 mm ， 圆钢直径不应小于 18 mm ，垂直接地极的长度宜为 2500mm ，水平接地线的材质为扁钢或圆钢，扁钢截面不应小于 100 m m 2，其厚度不应小于 4 mm ，圆钢直径不应小于 10 mm ， 在腐蚀性较强的土壤中，应对垂直接地极和水平接地线采取热镀锌等防腐措施或加大其截面。水平接地线在土壤中的埋设深度不应小于 0,8m。当检修人员站在耐张杆塔的横担上，手持接地棒想将接地线挂到瓷瓶串外侧导线上时，由于接地线夹导线挂钩与瓷瓶串外侧导线之间的角度与垂直角相差太大，造成检修人员在耐张杆塔上利用普遍应用的接地棒是不可能将接地线挂到耐张杆塔瓷瓶串外侧的导线上(大转角耐张塔转角外侧导线除外)，即使挂上也与导线连接不可靠，不能起到接地作用。

　　地线枪枪头与线夹接触处，一般采用手持吸合，在日常操作中，经常出现夹手、用时长，吸合不上的情况，对操作人员，尤其青工不熟练者，有一定的安全隐患。由于静电放电时容易产生大量电荷，如果电器设备没有得到妥当的隔离，将很容易对电器自身及人体造成极大的伤害，而接地线的作用恰巧就是成为高压设备和大地之间的导线，起到避免我们被电荷损伤的目的。

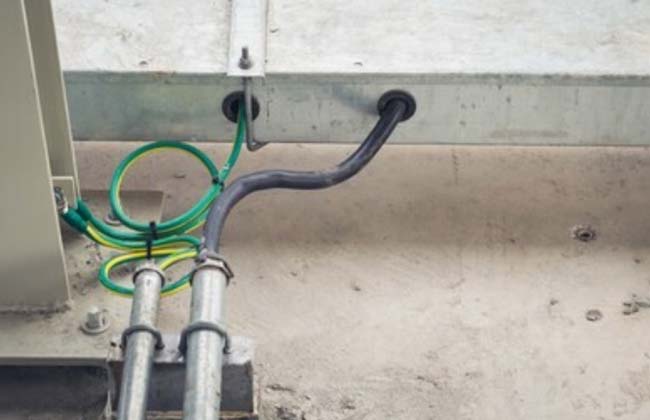

接地线图

　　高压接地线结构： 携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地端子、汇流夹、接地夹。悬挂点如有接地点，应用接地线夹或专用铜棒作接地连接;如无固定接地点可利用;则可用临时接地点，接地极埋入地下深度应不小于0,6m。挂接地线时：先连结接地夹，后接接电夹；拆除接地线时，必须按程序先拆接电夹，后拆接地夹。

　　当检修人员站在耐张杆塔的横担上，手持接地棒想将接地线挂到瓷瓶串外侧导线上时，由于接地线夹导线挂钩与瓷瓶串外侧导线之间的角度与垂直角相差太大，造成检修人员在耐张杆塔上利用普遍应用的接地棒是不可能将接地线挂到耐张杆塔瓷瓶串外侧的导线上(大转角耐张塔转角外侧导线除外)，即使挂上也与导线连接不可靠，不能起到接地作用。地线枪枪头与线夹接触处，一般采用手持吸合，在日常操作中，经常出现夹手、用时长，吸合不上的情况，对操作人员，尤其青工不熟练者，有一定的安全隐患。

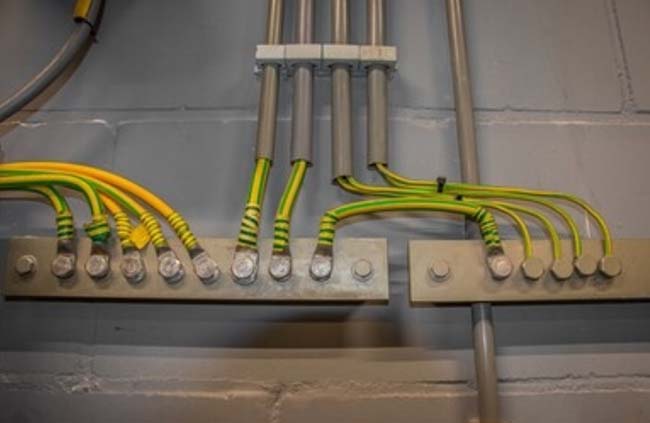

接地线图

　　《安规》第82条已有明确规定：每组接地线均应编号，并存放在固定地点，存放位置亦应编号，接地线号码与存放位置号码必须一致，操作票、工作票制度都要求接地线编号，有的变电所值班人员安全意识不强，认为变电所内接地线的数量不是很多、出事故的机率很低而松懈管理工作，嫌对号存放麻烦，而不重视对接地线的编号管理。普遍应用的35～500kV携带型短路接地线只能用于当检修人员手持接地棒与导线垂直或者接近垂直时才能将接地线挂到导线上，所以检修人员利用这种接地线夹的接地线一般都将接地线挂在耐张塔的跳线和直线塔的导线上，因为挂接地线主要是依靠接地线导线端挂钩能够挂到导线上，然后才由接地线夹的压板压牢，只有当接地线夹导线挂钩与导线垂直时，接地线夹导线挂钩才最容易挂到导线上，然而普遍应用的接地线的导线端挂钩与接地棒成都直线。接地线夹主要由增强壳体、穿刺刀片、密封垫、防水硅脂、高强度螺栓、力矩螺母和电缆终端帽套组成，当电缆需做分支或接续时，将电缆分支线终端插入防水终端帽套，确定好主线分支位置后，用套筒扳手拧线夹上的力矩阵螺母，过程中接触刀片会刺穿电缆绝缘层，与导体接触，密封垫环压电缆被刺穿位置的周围，壳体内硅脂溢出，当力矩达到设定值时，螺母力矩机构脱落，主线和支线被接通，且防水性能和电气效果达到了标准要求的参数。小范围内的接地方法如下：找一块自然土壤地面，清理掉地表杂土露出土壤层，向下挖一个2米见方的作业坑， 规范要求，接地体埋设应距地表 0,8米以下。

接地线图

　　讲讲接地线颜色标准跟怎样分辨电线颜色；什么是接地线，接地线是用来直接衔接地面的线，又叫安全回路线，有危险时就把高压直接转嫁给地面，所以电器中所谓的接地线就是在电器设备外壳等部位不安全的电荷或漏电电流及时导出的线路。保护中性线（PEN）兼有保护线和中性线，电源接地点，将电源可以接地的一点（通常是中性点）进行接地。不得将接地线挂在线路的拉线、金属管上；其接地电阻不稳定，接触电阻太大，不符合技术要求，若突然来电还有可能使金属带电，扩大带电范围，造成其他人触电。电气设备能触及的可导电部分，正常时不带电，故障时可能带电，通常为电气设备的金属外壳，一个建筑物或部分建筑物内各种接地（如工作接地、保护接地）的端子和等电位连接线的端子的组合，如成排排列，则称为主接地端子排。

　　电器中，接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。高压接地线是用于线路和变电施工，为防止临近带电体产生静电感应触电或误合闸时保证安全之用， 携带型高压接地线由绝缘操作杆、导线夹、短路线、接地线、接地端子、汇流夹、接地夹。如果是一些已经停电的装备来说的话，不管是哪种检查方式其实都没有多大意义了，主要是观察信号灯的显示情况，但是检查和验电的工作也是必须要完成的，而且高压接地线对于这种设备进行校验的效果和正常设备没有太大区别。安全性接地一般包括是防雷击接地和防电磁辐射接地。
