接地线施工,点击查看接地线

　　在电力系统中接地线： 是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具，按部颁规定，接地线由裸铜软线制成。工作之前必须检查接地线，软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。使用携带型短路接地线前，应先验电确认已停电，在设备上确认无电压后进行，先将接地线夹连接在接地网或扁铁件上，然后用接地操作棒分别将导线端线类拧紧在设备导线上。

　　垂直接地极的材质为角钢、钢管或圆钢，角钢厚度不应小于 4 mm ，钢管壁厚不应小于 3,5 mm ， 圆钢直径不应小于 18 mm ，垂直接地极的长度宜为 2500mm ，水平接地线的材质为扁钢或圆钢，扁钢截面不应小于 100 m m 2，其厚度不应小于 4 mm ，圆钢直径不应小于 10 mm ， 在腐蚀性较强的土壤中，应对垂直接地极和水平接地线采取热镀锌等防腐措施或加大其截面。接地装置应远离由于砖窑、烟道等高温影响使土壤电阻率升高的地方，防直击雷的接地体距建筑物出入口或人行道不应小于 3m。

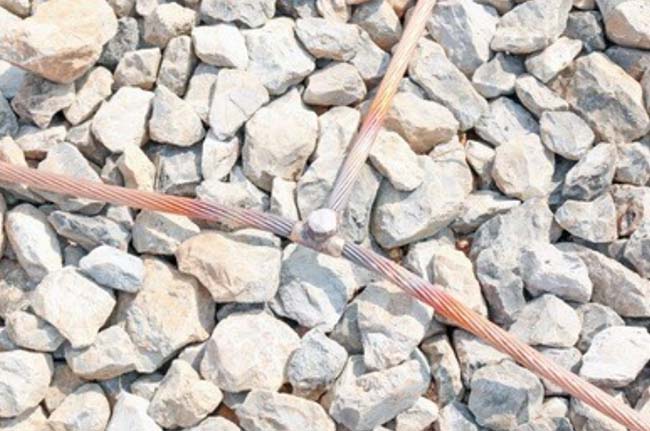

接地线图

　　接地线颜色标准及怎样分辨电线颜色很重要，为了避免漏电伤人的风险，要求大家对电路和电器安全知识要有所了解，为了自己和家人的安全，一定要防患于未然。《安规》第82条已有明确规定：每组接地线均应编号，并存放在固定地点，存放位置亦应编号，接地线号码与存放位置号码必须一致，操作票、工作票制度都要求接地线编号，有的变电所值班人员安全意识不强，认为变电所内接地线的数量不是很多、出事故的机率很低而松懈管理工作，嫌对号存放麻烦，而不重视对接地线的编号管理。接地线按规范要求，线时接地线线径必须等同火，零线，就是说三根线、房屋安装水电时三根线（火，零，地）肯定都引到室内配电箱里了，那根黄绿相间的线、除了照明外（有的图纸照明也是三根线），其他所有插座，包括弱电箱的电源都是三根线、水电验收的时候监理肯定要检查各回路，对于地线的检查用插座检验器一插就知道，没有接通地线是不能通过验收的。

　　《安规》第82条已有明确规定：每组接地线均应编号，并存放在固定地点，存放位置亦应编号，接地线号码与存放位置号码必须一致，操作票、工作票制度都要求接地线编号，有的变电所值班人员安全意识不强，认为变电所内接地线的数量不是很多、出事故的机率很低而松懈管理工作，嫌对号存放麻烦，而不重视对接地线的编号管理。室内明敷水平接地干线距地面高度应小于0,2m固定点间距直线段应大于lm拐弯处或分支处应大于0,3m距离墙面应小于10mm并必要地方增设带燕尾螺母螺栓明敷接地干线表面应涂黑漆或黑色条纹。

　　使用携带型短路接地线前，应先验电确认已停电，在设备上确认无电压后进行，先将接地线夹连接在接地网或扁铁件上，然后用接地操作棒分别将导线端线类拧紧在设备导线上。将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹（接电夹有固定式和活动式）相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线）核实接地棒的电压等级与操作设备的电压等级是否一致。普遍应用的35～500kV携带型短路接地线只能用于当检修人员手持接地棒与导线垂直或者接近垂直时才能将接地线挂到导线上，所以检修人员利用这种接地线夹的接地线一般都将接地线挂在耐张塔的跳线和直线塔的导线上，因为挂接地线主要是依靠接地线导线端挂钩能够挂到导线上，然后才由接地线夹的压板压牢，只有当接地线夹导线挂钩与导线垂直时，接地线夹导线挂钩才最容易挂到导线上，然而普遍应用的接地线的导线端挂钩与接地棒成都直线。装设的短路接地线，它和带电设备的距离，考虑到接地线摆的影响，其安全距离应不小于《电力安全工作规程》新规定的数值。

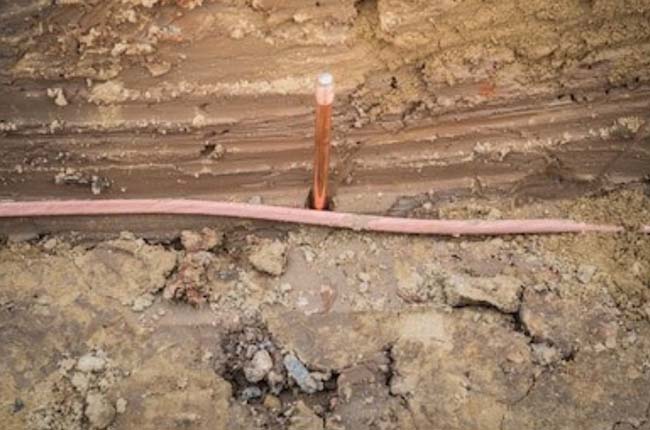

接地线图

　　小范围内的接地方法如下：找一块自然土壤地面，清理掉地表杂土露出土壤层，向下挖一个2米见方的作业坑， 规范要求，接地体埋设应距地表 0,8米以下。电器中，接地线就是接在电气设备外壳等部位及时的将因各种原因产生的不安全的电荷或者漏电电流导出的线路。接地线夹主要由增强壳体、穿刺刀片、密封垫、防水硅脂、高强度螺栓、力矩螺母和电缆终端帽套组成，当电缆需做分支或接续时，将电缆分支线终端插入防水终端帽套，确定好主线分支位置后，用套筒扳手拧线夹上的力矩阵螺母，过程中接触刀片会刺穿电缆绝缘层，与导体接触，密封垫环压电缆被刺穿位置的周围，壳体内硅脂溢出，当力矩达到设定值时，螺母力矩机构脱落，主线和支线被接通，且防水性能和电气效果达到了标准要求的参数。

接地线图
