放热焊焊接流程详解

1. 按照图纸设计并根据现场实际情况先做一个下料估算，尽量做到减少焊接点，节省铜材，从而提高整个地网性能，提高施工效率。然后按直线挖好地沟，铺上铜排，以便于焊接和节省铜排。焊接时，按照便于施工的原则，一般焊接次序为先焊接一字对接，然后焊十字，再T字及与接地棒。但也可根据现场实际情况进行灵活处理。（本例按照一般情况进行说明。）

    为了提高施工效率焊接前应提前做好各种焊接准备工作，找出与铜排，接地极匹配的各种模具和焊粉并按照放热焊接工艺的要求进行模具加热、检查模具型号等工作。然后按照实际情况开始焊接。

2．一字焊接：按所需长度把需要连接成一条直线的铜排采用一字连接方式进行对接。

（1）对接时铜排与铜排之间不要留空隙。用相同型号的模具夹住铜排。

（2）放好模具后从上面的流道口观看铜排的对接点是否在熔接腔的中间，如果不在，请调整模具位置，使铜排对接点一定在熔接腔的中间。.

（3）模具的位置放好后，观察模具与铜排之间的空隙如果模具与铜排之间的空隙大于1毫米，说明两个铜排对接时不在一个水平面，用F型夹上下夹紧模具，使模具与铜排之间的空隙

在1毫米左右，夹F型夹时不能用力太大，防止损坏模具。如果不行，重新固定铜排，直到模具夹住铜排时模具与铜排之间的空隙在1毫米左右为止。如果这样做还不行，那只能用橡皮泥堵住模具与铜排之间的空隙，防止焊接时铜水漏掉。

（4）模具固定好后，打开焊粉盒把里边的合金垫片放在流道口上，倒上焊粉上面撒上引火粉，模具口的边缘也要放上引火粉。

（5）盖上模具盖，模具口的前面不要站人，也不能对着易燃易爆品，用点火qiang点燃引火粉，焊接反应开始。

（6）约半分钟后，打开模具焊接完成。（注意：1、一字焊接的焊点不能离铜排的交叉点太近，至少有1米的距离。2、施工场地不平或铜排型号过大不容易施工，可以先用电焊做一个矩形的三角架，把铜排放在三角架上，用大力钳固定使铜排在一个水平线上（一）用模具夹住铜排（二）用F夹固定（三）倒入焊粉（四）焊接完成

3．十字焊接：将横向与纵向铜排交叉点垂直叠加在一起，用与之相配套的模具，夹住铜排。模具的放置与注意事项同第2步的模具放法一致。（一）铜排的十字交叉点（二）放好模具倒入焊药（三）用F夹夹紧模具（四）点燃焊粉（五）焊接完成

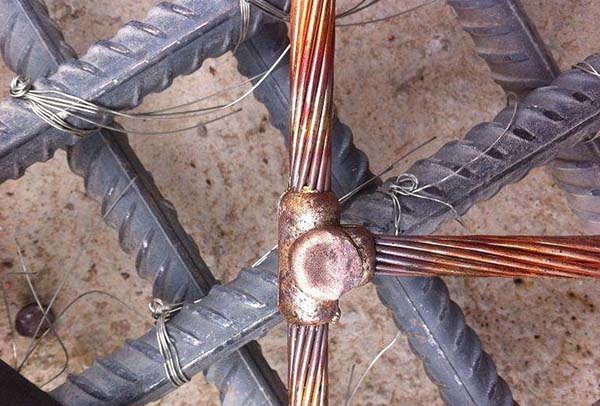

4．T字焊接：将横向与纵向铜排的边缘及主地网与引上线的铜排采用T型的对接法，在同一水平面对接好。用与之相配套的模具，夹住铜排。模具的放置与注意事项同第2步的模具放法一致。

5．与接地棒焊接：打开包装检查铜包钢接地极及其配件，然后组装接地极，用连接器（黄铜套丝管）套住两根接地极之后拧紧连接器使两根接地极成为一根整体，不要出现松动。如需三根或更多根的链接方法雷同。之后套上驱动头和合金尖体按照图纸设计要求向地下打入接地极，用锤击打驱动头螺栓不要直接击打接地极，否则会破坏螺纹从而使连接器无法套丝连接，如果碰到特别硬的岩石结构则需专业打孔后再打入接地极（注意：1、接地极的位置不能离十字交叉点太近，至少在1米左右。2、接地棒必须垂直打入地面，不能倾斜打入地面。3、接地棒留出地面在15厘米左右，不能打入太低或太高。）打入接地极后把铜排立面垂直放在接地极上面，（注：还有一种放法就是铜墙铁壁排水平垂直放在接地棒上，这种放法不常见）用与之相配套的模具，夹住铜排和接地极。模具的放置与注意事项同第2步的模具放法一致。（一）放好接地棒位置（二）打入接地棒（三）用模具夹好铜排与接地棒（四）倒入焊粉（五）点燃焊粉（六）焊接完成

6．最后将各个组合电器室基础下的地网需要连接的都采用放热焊接方式接好以上施工中应严格按操作规程及质量标准进行。

注意事项

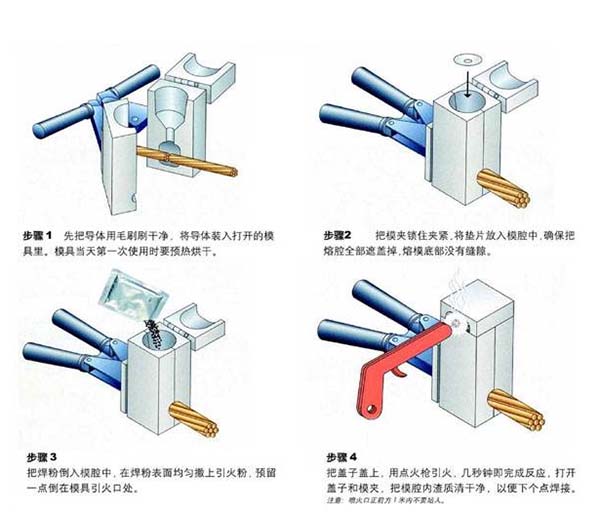

1.将准备焊接的铜管、模具等清理干净，熔接位置用砂纸打磨去除污渍等脏污阻碍物；

2.铜排管和模具连接处清理干净后用喷灯烘烤干去除水分；

3.将铜排放入模具内，使铜排接头放置于模具中央，并且接头处留出1—3mm缝隙，将模夹夹紧至锁定位置。观察模具闭合情况，不得有缝隙。

4.放入垫片，并与模具紧密相连，倒入助熔粉，点然后人员即刻离开；

5.模具点燃口原理任何可燃物，作业人员全程需佩戴安全隔热手套。放热焊接点燃结束后不可立即触碰防止余热烫伤。

6.等待约10分钟以上后测试温度，尚可的话开模，拿走模具并清理干净，方便下次作业使用。
