焊接质量如何检验

文章出处:责任编辑:查看手机网址
扫一扫!焊接质量如何检验扫一扫!
人气:-发表时间:2017-12-06 13:54【

焊接质量如何检验,可以从焊缝内部检验,焊缝内部缺陷检验的方法也有不少,主要可以从渗透、磁粉、射线、超声波这四种方法检验,下面佰利嘉电气带大家具体了解一下这四种检验原理:

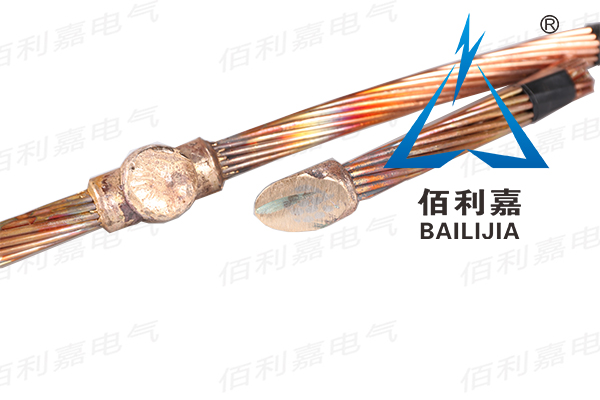

接地线放热焊接效果展示

1、焊缝内部缺陷-渗透检验

焊缝内部渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用,显示缺陷痕迹的无损检验法,常用的有荧光探伤和着色探伤。

将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂,待渗透到焊缝表面的缺陷内,将焊件表面擦净。再涂上一层白色显示液,待干燥后,渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附,在表面呈现出缺陷的红色痕迹。渗透检验可用于任何表面光洁的材料。

2、焊缝内部缺陷-磁粉检验

焊缝内部磁粉检验是将焊件在强磁场中磁化,使磁力线通过焊缝,遇到焊缝表面或接近表面处的缺陷。

产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。

3、焊缝内部缺陷-射线检验

焊缝内部射线检验有X射线和Y射线检验两种。当射线透过被检验的焊缝时,如有缺陷,则通过缺陷处的射线衰减程度较小,因此在焊缝背面的底片上感光较强,底片冲洗后,会在缺陷部位显示出黑色斑点或条纹。

4、焊缝内部缺陷-超声波检查

超声波检验是利用超声波能在金属内部传播,并在遇到两种介质的界面时会发生反射和折射的原理来检验焊缝内部缺陷的。当超声波通过探头从焊件表面进入内部,遇到缺陷和焊件底面时,发生反射,由探头接收后在屏幕上显示出脉冲波形。

根据波形即可判断是否有缺陷和缺陷位置。但不能判断缺陷的类型和大小。由于探头与检测件之间存在反射面,因此超声波检查时应在焊件表面涂抹耦合剂。

以上内容仅供参考,详情以实际为准。佰利嘉电气11年专注防雷接地产品研发生产供应,专业生产铜包钢接地棒、放热焊接等各种防雷接地系列产品,确保订单能够在第一时间及时交付!详情欢迎致电咨询佰利嘉电气厂家。
