什么是汇流排？汇流排产品介绍

近期发现好多网友在问什么是汇流排? 今天佰利嘉小编来为大家详细介绍下什么是汇流排。

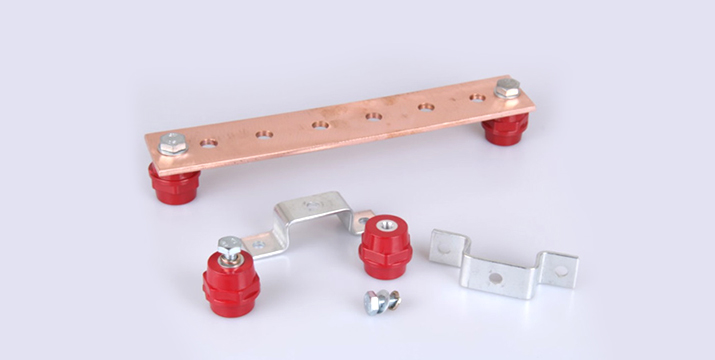

汇流铜排又称铜牌或铜母排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电)，在电路中起输送电流和连接电气设备的作用，电力汇流排能通过大电流，常用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用，一般在配电柜中的U、V、W相母排和PE母排均采用铜排，铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有"黄"色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

定义：

铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。电工铜排具有电阻率低、可折弯度大等优点。铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体。

由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

应用：

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用;一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排;铜排在使用中一般标有相色字母标志或涂有相色漆。

A相铜排标识为“黄”色，B相为“绿”色，C相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。铜排主要是用在一次线路上(大电流的相线、零线、地线都会用到铜排)，在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气(隔离开关、断路器等)上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。空余处就有加热缩套管防护，也有些是用绝缘油漆的，用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

两者区别在于：

1、同样的负载电流，铝排的截面积要比铜排的大，因同样的截面积时铝的载流量小于铜。

2、铝排的硬度不如铜，因此热稳定、动稳定性能都不如铜排。

3、由于上述原因，箱体尺寸都要加大。除非用户要求，现在已不提倡用铝排。

以上内容由佰利嘉电气小编整理，相关数据仅供参考，如您有相关产品购买需求请联系业务经理，了解更多请移步佰利嘉官网
