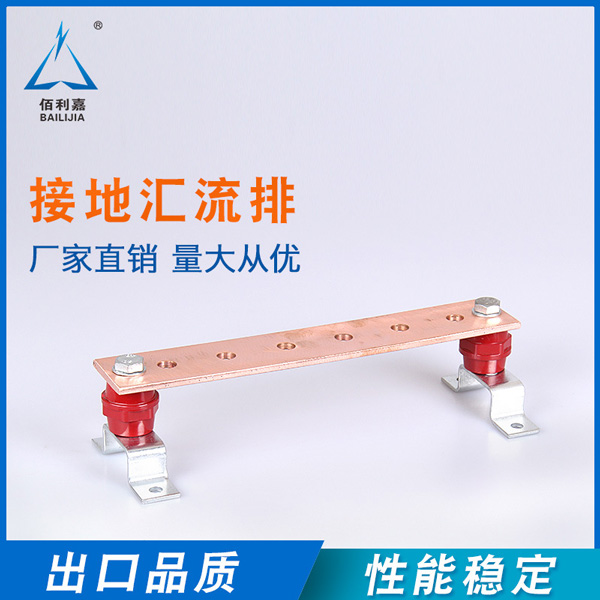

铜排：又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。铜母线的质量要求执行的是GB/T5585.1-2005标准。

铜排汇流排表面处理的几种工艺如下：

一、铜排涂漆;

1.此工艺属于淘汰落后工艺，现很少使用。

2.三相交流电路的母线均涂黑漆，在显眼处粘贴色标，A相为黄色，B相为绿色，C相为红色，零线或中性线涂淡蓝色漆，安全用的接地线涂交替黄绿双色漆，无法区分极性、相序者涂白漆。

3.直流电路的正极涂棕漆，负极涂蓝色漆，接地中线涂淡蓝色漆。

4.检查母线的涂漆是否均匀，是否有流挂现象。

5.母线涂漆可采用喷漆或刷漆，色泽应均匀，边缘应整齐，不得有漏漆、挂漆现象，母线连接处不得沾漆。

6.同一元件，同一端的各相母线的涂漆界线应无明显不整齐现象。

7.母线的涂漆界线平齐。

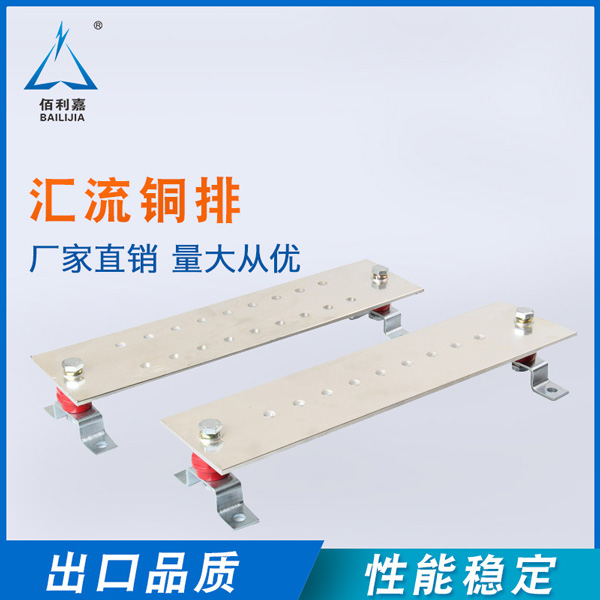

二、铜排汇流排镀锡;

1.工艺成熟.操作周期短，普遍采用。

2.弱点：时间长了表面发暗，人手做不到。不环保!

3.工艺流程

1)表面抛光除油等前处理→纯水洗→镀高Pb-Sn合金个自来水洗→纯水洗→镀锡→自来水喷洗→中和(Na2HPO4+Na3PO4)→自来水喷洗→浸硬脂酸→自来水喷洗→热纯水浸洗→烘干。

2).铜排表面处理工艺抛光：无论是人工还是机械都慢，而且累，粉尘很严重，清理表面氧化皮，微小毛刺。(用石英砂，玻璃丸)。

5.镀液各成分作用及工艺流程

6.光亮硫酸盐镀锡液主要成分为硫酸亚锡和硫酸，生产中其含量随所采用的添加剂不同而不同。

1).硫酸亚锡为主盐，含量十般控制在40～100g/L。但生产实验结果表明，高浓度硫酸亚锡虽然可以提高阴极电流密度，加快沉积速度，但使镀液分散能力明显下降，且使镀层结晶粗、光亮区域变小，甚至大大缩短了镀液的处理周期。

2).SnSO4含量控制在20～60g/L为宜，若取下限，可以通过加快镀液循环速度及电极(阴极或阳极)移动速度等办法进行“补偿”，仍可镀出优良产品，但不宜过低。

7.硫酸具有降低亚锡离子的活性、防止其水解、提高镀液导电性能及阳极电流效率等作用。当硫酸量不足时，亚锡离子易氧化成四价锡。

8.从动力学的观点分析，当有足够的H2SO4时，可以减慢二价锡的水解，稳定镀液，实际生产中H2SO4含量一般在80～150mL/L。

三、铜排涂镀保护剂

1.优点：维持铜排原色，比镀锡成本略低。缺点：操作周期长。

2.工艺流程

3.抛光前处理→纯水洗→酸洗钝化工件→烘干水分→JLR-510保护处理→流动水洗干净→热水浸泡(100℃左右，要用于工件升温，目的是让水分自行挥发或者干燥)→烘干→包装封闭

4.铜排表面处理工艺抛光：无论是人工还是机械都慢，而且累，粉尘很严重，清理表面氧化皮，微小毛刺。(用石英砂，玻璃丸)。

5.酸洗钝化的主要流程为：前处理(净化表面)→酸洗钝化及冲洗→后处理(成品保护)。前处理的主要内容是净化酸洗、钝化物件的表面，清除表面的各种油脂、焊接飞溅、焊疤、氧化皮等。

酸洗、钝化可以将酸洗、钝化分开处理，也可以将酸洗、钝化合二为一同步进行处理。将酸洗、钝化分开处理时，多采用将工件整体浸泡在酸洗钝化液中的方式，适合于小型零部件或内部可以进行液体循环的管线、线形设备。将酸洗钝化合二为一处理时，可以采用液体浸泡方式(适合范围同上)，也可以采用膏体进行涂抹，由于膏体涂抹方便，在不同位置都可以保持较长时间不流失及润湿性，从而保证了酸洗钝化必要的时间。

6.铜件防氧化保护剂JLR-510

铜件防氧化保护剂性能稳定，无毒、无味、不挥发、不潮解、不分解、不升华不吸附灰尘及H2S、、、SO2等害气体，能够有效抵制湿热盐雾、霉菌等对金属的侵蚀，有较好的润湿性和较高的抗蚀性能。。

铜件防氧化保护剂电气性能也极佳，而且具有脱水、防变色、防锈蚀三重作用，对金属没有腐蚀作用，对铜、银及仿金镀层有明显的抗蚀防护作用，，尤其对防止铜和仿金表面变色，效果显著。

本产品还可以加入其他助剂中配合使用，例如水性、溶剂性的封闭剂、罩光金油、防锈剂等产品，对于铜、金、银、锌、钢铁等金属的防锈起到不可估量的作用。

7.容器建议选用各种塑料容器，不得选用金属容器，除非是铜质容器。然后将JLR-510铜件防氧化保护液直接使用。

8.本工作液可以在常温下和加温的情况下进行保护，但是建议在加温条件下使用，这样生产效率更高，而且效果更好。

但是加温的方式宜选择合理的加温方式，如果采用内置方式，加温管一定要是铜质的，或者采用石英及聚四氟乙烯(特氟龙)加热管，如果是其他金属材质的加热管，将改变药液的性能，不宜采用。
