石油输送管道及储油罐区接地

佰利嘉电气户外装置的管道及罐区接地简述：

金属罐体应做防直击雷接地，接地点不应少于2处，并应沿罐体周边均匀布置，引下线的间距不应大于18m。每根引下线的冲击接地电阻不应大于10Ω。

储存可燃物质的储罐，一般有以下几种：

1.钢制储罐的罐壁厚度≥4mm，在罐顶装有带阻火器的呼吸阀时，就将罐体本身作为接闪器(避雷针)。

2.钢制储罐的罐壁厚度≥4mm，在罐顶装有无阻火器的呼吸阀时，应在罐顶装置接闪器(避雷针)。

3.钢制储罐的罐壁厚度<4mm，应在罐顶装置接闪器(避雷针)，< p="">

4.非金属储罐应装设接闪器，使被保护储罐和突出罐顶的呼吸阀等均处于接闪器的保护范围之内。

5.覆土储罐当埋层≥0.5m时，应采取局部防雷保护。

管道防雷设计的规定：

1.每根金属管道均应与已接地的管架做等电位连接，其连接应采用接地连接件，多根金属管道可互相连接后，应再与已接地的管架做等电接连接。

2.平行敷设的金属管道，其净间距<100mm时，应每隔30m用金属线连接。管道交叉点净距<100mm时，其交叉点就用金属线跨接。< p="">

3.管架上敷设输送可燃性介质的金属管道，在始端、末端、分支处，均应设置防雷电感应的接地装置，其工频接地电阻不应≥30Ω。

2    4.进、出生产装置的金属管道，在装置的外侧应接地，并应与电气设备的保护接地装置和防雷电感应的接地装置相连接。

注：本文接闪器的保护范围应符合GB50650-2011《石油化工装置防雷设计规范》

区域内采用阴极保护系统时，接地体(极)的材料结构选用：

1.采用佰利嘉电气加厚锌钢材料(简称锌包钢)作接地体。水平接地体宜用圆形锌包钢(锌包钢接地线)，其直径不应小于10mm。垂直接地体宜采用圆柱锌包钢，直径不小于16mm。锌层应为高纯锌(Zn≥99.9%)，钢芯与锌层的接触电阻应<0.5mω。< p="">

2.土壤电阻率与锌层厚度的关系符合下表：

3.当采用铜质材料时，阴极保护就采用外加电流法。

金属导体间的连接宜采用佰利嘉电气放热焊接方式;如采用传统的焊接方法时，需要焊接处做防腐处理。

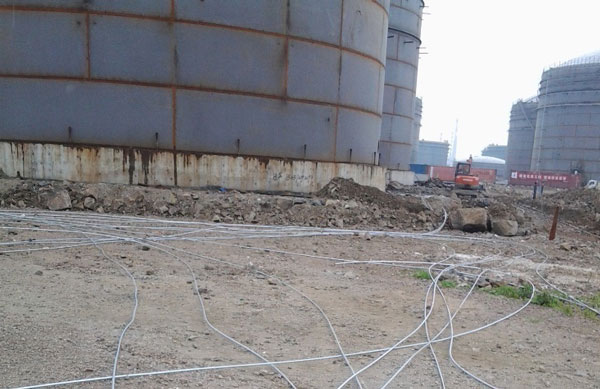

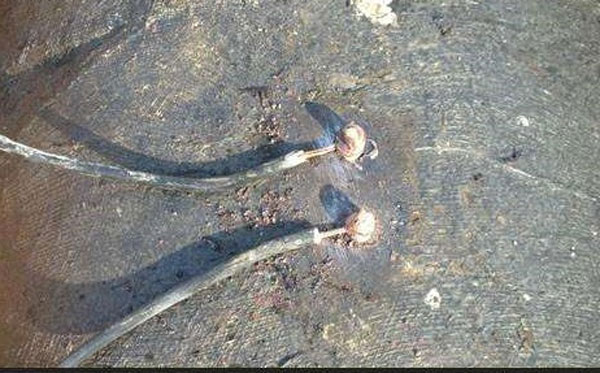

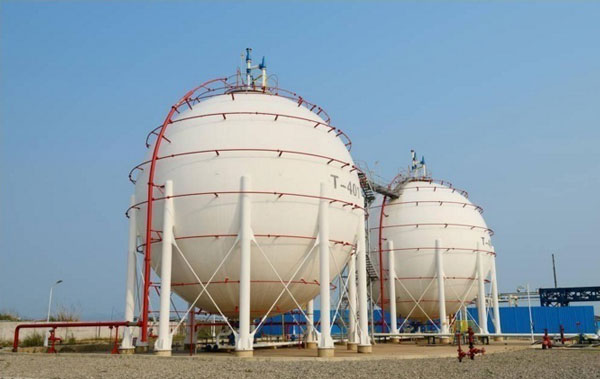

现场图例：
